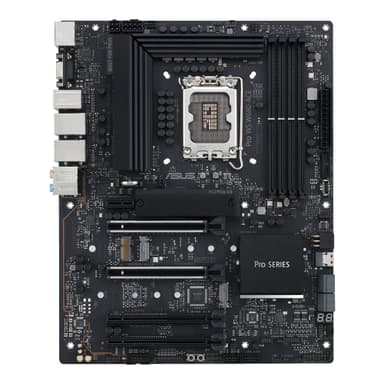

ASUS Pro WS W680-ACE
L'affidabilità di livello aziendale incontra le prestazioni delle workstation Intel di nuova generazione
Overview
How It Works
ECC Memory Verification
Utilizza il controller di memoria chipset Intel W680 per eseguire la memoria DDR5 ECC (Error-Correcting Code), rilevando e correggendo il danneggiamento dei dati a bit singolo in tempo reale per prevenire arresti anomali del sistema operativo durante i calcoli critici.
Power Delivery Management
Regola la tensione alla CPU utilizzando un design VRM 12+1 stadi di potenza a lunga durata, mantenendo un'erogazione di corrente costante in caso di carichi di lavoro di rendering o compilazione prolungati 24 ore su 24, 7 giorni su 7.
High-Bandwidth Storage Routing
Dirige i percorsi dei dati dagli SSD PCIe 4.0 M.2 e dai dispositivi aziendali SlimSAS direttamente attraverso il chipset e le linee della CPU per array di storage a bassa latenza e ad alto throughput.
Remote Administration Loop
Funziona con l'utility integrata ASUS Control Center Express per comunicare con le console di gestione IT remote, facilitando il monitoraggio dell'hardware, l'invio del software e gli aggiornamenti remoti del BIOS.
Key Features
ECC DDR5 Support
Supporta la memoria del codice di correzione degli errori per prevenire la corruzione dei dati e gli arresti anomali del sistema in caso di calcoli matematici o scientifici pesanti.
Dual Intel 2.5 Gb Ethernet
Dotato di porte LAN Intel gemelle da 2,5 Gb, che consentono l'aggregazione dei collegamenti, la ridondanza di rete e l'interfaccia NAS ad alta velocità.
PCIe 5.0 Ready
Fornisce larghezza di banda PCIe 5.0 x16 completa per GPU professionali di prossima generazione e schede acceleratrici per l'apprendimento automatico ad alta velocità.
SlimSAS Connector
Include uno slot SlimSAS integrato che supporta PCIe 4.0 x4 o quattro unità SATA, fondamentale per le configurazioni di archiviazione aziendale.
ASUS Control Center Express
Un'utilità software integrata di monitoraggio e gestione IT progettata per l'implementazione remota, l'applicazione della sicurezza e il monitoraggio dello stato dell'hardware.
12+1 DrMOS Power Stages
Configurazione VRM premium che garantisce un'erogazione di potenza stabile ai processori Intel con numero elevato di core in caso di esecuzione prolungata.
Triple PCIe 4.0 M.2 Slots
Tre slot M.2 integrati dotati di dissipatori di calore dedicati per prevenire la limitazione termica sulle unità NVMe ad alta velocità.
ProCool II Power Connectors
I connettori di alimentazione rinforzati a 8 pin garantiscono una connessione salda e affidabile all'alimentatore, riducendo l'impedenza e la generazione termica.
SafeSlot & SafeDIMM
Gli slot PCIe e di memoria rinforzati in metallo proteggono i componenti fisici da cesoiamento e flessione durante l'installazione dei componenti.
Enterprise-Class Power Delivery & VRM Design
Sostenere carichi di lavoro di elaborazione pesanti 24 ore su 24, 7 giorni su 7
12+1 Power Stages
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
ProCool II Connectors
Doppi ingressi a 8 pin con pin solidi per garantire un'impedenza inferiore e prevenire guasti all'hotspot sulla connessione EPS.
Chokes and Capacitors
Induttanze in lega premium e condensatori solidi altamente durevoli progettati per un massimo di 5.000 ore di funzionamento continuo a temperature estreme.
Massive VRM Heatsinks
Dissipatori di calore in alluminio estruso che coprono i MOSFET e gli induttanze, utilizzando cuscinetti termici ad alta conduttività per un rapido smaltimento del calore.
Professional Memory & Storage Flexibility
Protezioni ECC e connettività Enterprise SlimSAS
DDR5 ECC Support
Consente alle CPU Intel Core standard di eseguire RAM ECC senza buffer, correggendo errori a bit singolo e segnalando problemi a doppio bit per prevenire la corruzione dei dati.
SlimSAS Port
Offre connettività di archiviazione di livello professionale, instradando PCIe 4.0 x4 per backplane SAS/SATA/NVMe ad alta velocità.
Triple PCIe 4.0 M.2
Tre slot M.2 22110/2280 integrati dedicati con dissipatori di calore a doppia faccia per mantenere basse le temperature dell'unità e prestazioni elevate.
SATA Expansion
Quattro porte SATA da 6 Gb/s che supportano configurazioni RAID 0, 1, 5 e 10 per array di archiviazione legacy.
Next-Generation PCIe 5.0 and Expansion
Enorme larghezza di banda per GPU e schede acceleratrici
Dual PCIe 5.0 SafeSlots
Supporta l'esecuzione di una singola GPU di quinta generazione x16 o la suddivisione della larghezza di banda su due slot di quinta generazione x8/x8 per configurazioni multi-GPU.
PCIe 3.0 Expansion
Dispone di due slot PCIe 3.0 a lunghezza intera aggiuntivi cablati su x4 dal chipset W680 per schede di acquisizione o controller di archiviazione aggiuntivi.
SafeSlot Protection
Rinforzo strutturale in metallo attorno agli slot PCIe primari per evitare cedimenti del PCB o strappi degli slot dovuti alle pesanti GPU delle workstation.
Q-Release Button
Un meccanismo di rilascio fisico sullo slot PCIe primario per rendere indolore lo scambio di GPU professionali di grandi dimensioni.
Robust Out-of-Band Management & Connectivity
Amministrazione simile a un server per ambienti aziendali
ASUS Control Center Express
Software di gestione IT centralizzato che fornisce monitoraggio hardware in tempo reale, aggiornamenti software e blocco delle porte USB.
Dual Intel 2.5G LAN
Due controller Intel I225-LM/I226-LM premium che forniscono connettività di rete affidabile a larghezza di banda elevata e supporto Teaming.
BMC Header
Un'intestazione integrata dedicata che consente la compatibilità con una scheda ASMB11-iKVM opzionale per la gestione fuori banda a livello IPMI.
USB 3.2 Gen 2x2 Type-C
Una porta USB-C ad alta velocità sul pannello posteriore che fornisce una larghezza di banda fino a 20 Gbps per l'archiviazione esterna o chiavi hardware ad alta velocità.
Optimized Cooling and Thermal Controls
Regolazione del sistema silenziosa e intelligente
Multiple PWM/DC Fan Headers
Dispone di connettori dedicati per dispositivi di raffreddamento della CPU, pompe di raffreddamento a liquido AIO e fino a cinque ventole del telaio del sistema.
ASUS Fan Xpert 4
Software completo e suite di controllo BIOS per l'impostazione di curve della ventola personalizzate e reattive al carico.
Chassis Intrusion Detection
Intestazione dedicata per gli interruttori di sicurezza per avvisare gli amministratori se il case del PC viene aperto fisicamente.
M.2 Backplate Cooling
Include piastre posteriori strutturali su slot M.2 selezionati per dissipare il calore dalla parte inferiore delle unità NVMe fronte-retro ad alta velocità.
✓ Pros
- ✓Supporta la memoria DDR5 ECC senza buffer, vitale per l'integrità dei dati di livello professionale.
- ✓Le doppie porte Ethernet Intel da 2,5 Gb supportano il failover, il bilanciamento del carico e la segmentazione della rete.
- ✓La porta SlimSAS integrata consente la connessione diretta ai contenitori di storage U.2/U.3 aziendali.
- ✓I doppi slot PCIe 5.0 x16 supportano configurazioni multi-GPU o con acceleratore in modalità x8/x8.
- ✓Include ASUS Control Center Express per la gestione e il monitoraggio remoto a livello hardware.
- ✓Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
- ✓Funzionalità fisiche intelligenti come il pulsante Q-Release semplificano la sostituzione delle schede di espansione.
- ✓I generosi dissipatori di calore M.2 integrati preservano la salute dell'SSD e prevengono la limitazione termica.
✗ Cons
- ✗Nessun modulo Wi-Fi integrato incluso nella confezione (richiede scheda di espansione manuale).
- ✗Manca un chip BMC AST2600 integrato (richiede la scheda ASMB11-iKVM opzionale per un vero IPMI, a differenza della variante IPMI).
- ✗Le schede madri con chipset W680 comportano un notevole sovrapprezzo rispetto alle schede consumer Z690/Z790 standard.
- ✗I moduli di memoria ECC DDR5 senza buffer sono più difficili da reperire e più costosi rispetto ai DDR5 standard.
- ✗Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Use Cases
Technical Specifications
Workstation Motherboard Comparison
| Feature | proWsW680Ace | industrialImbX1711 | mw34Sp0 |
|---|---|---|---|
| Chipset | Intel W680 | Intel W680 | Intel W680 |
| ECC DDR5 Support | Yes (Unbuffered) | Yes (Unbuffered) | Yes (Unbuffered) |
| PCIe 5.0 Support | 2 x PCIe 5.0 x16 slots | 1 x PCIe 5.0 x16 slot | 1 x PCIe 5.0 x16 slot |
| Networking Ports | 2 x Intel 2.5 GbE | 2 x Intel 1 GbE + 1 x 2.5 GbE | 2 x Intel 10 GbE |
| Storage Ports | 3 x M.2 PCIe 4.0, 1 x SlimSAS, 4 x SATA | 1 x M.2, 4 x SATA | 3 x M.2 PCIe 4.0, 1 x SlimSAS, 8 x SATA |
| Remote Management | ASUS Control Center Express (BMC Header) | No software included | Onboard AST2600 BMC (IPMI 2.0) |
| Audio Codec | Realtek S1220A (7.1 Channel) | Realtek ALC897 (Basic) | Realtek ALC897 (Basic) |
Setup Tips
Update the BIOS First
Se prevedi di utilizzare un processore Intel Core di 13a o 14a generazione, scarica il BIOS più recente da ASUS e utilizza la funzionalità BIOS FlashBack prima di installare la CPU per garantire la compatibilità di avvio.
Check Memory Orientation for Dual-Channel ECC
Assicurati che i tuoi moduli ECC DDR5 siano popolati prima negli slot A2 e B2 (secondo e quarto slot dalla CPU) per garantire la massima stabilità e la corretta attivazione a doppio canale.
Configure SlimSAS Mode in BIOS
Vai alle impostazioni avanzate del BIOS per configurare la modalità operativa del connettore SlimSAS a seconda che tu stia collegando un array di dischi rigidi SSD NVMe o SATA.
Enable Intel AMT / vPro
Se si desidera utilizzare le funzionalità di gestione remota della piattaforma Intel W680, configurare le impostazioni Intel AMT nel BIOS durante la configurazione iniziale.
Frequently Asked Questions
Key Takeaway
ASUS Pro WS W680-ACE è una scheda madre per workstation premium progettata per offrire sicurezza dei dati di livello server e robustezza e robustezza ai processori Intel Core di 12a, 13a e 14a generazione. Dotata del supporto per la memoria ECC DDR5 con correzione degli errori, dell'espansione PCIe 5.0 a larghezza di banda elevata e di un'interfaccia di archiviazione SlimSAS aziendale, questa scheda è progettata per carichi di lavoro professionali 24 ore su 24. Le doppie porte Ethernet da 2,5 Gb e le robuste opzioni di gestione fuori banda lo rendono una base eccezionale per deep learning, rendering e sistemi di ingegneria ad alte prestazioni.
