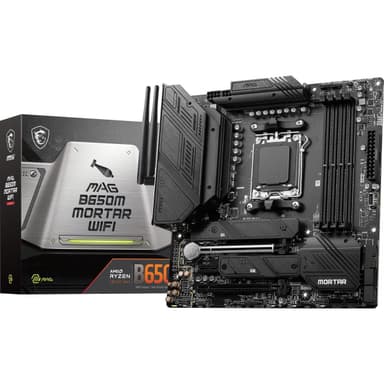

MSI MAG B650M Mortar WiFi
Wytrzymała wydajność w formacie Micro-ATX zoptymalizowana pod kątem procesorów AMD Ryzen nowej generacji.
Overview
How It Works
Power Regulation
Podwójne 8-pinowe złącza zasilania procesora dostarczają surową moc do 12+2+1 Duet Rail Power System. Inteligentne stopnie mocy (SPS) 80 A obniżają i stabilizują napięcie, dostarczając wyjątkowo płynny prąd bezpośrednio do rdzeni procesora AM5.
Thermal Dissipation
Ciepło generowane przez moduły VRM i dyski SSD M.2 NVMe jest przekazywane za pośrednictwem wysokowydajnych podkładek termicznych 7 W/mK do rozbudowanych metalowych radiatorów i rozpraszaczy ciepła M.2 Shield Frozr, zapobiegając dławieniu termicznemu podczas długotrwałych, dużych obciążeń.
High-Speed Memory Execution
Izolowany obwód DDR5 Memory Boost wykorzystuje zoptymalizowane ścieżki układu do kierowania sygnałów pamięci o wysokiej częstotliwości pomiędzy procesorem a gniazdami DIMM, umożliwiając użytkownikom łatwą aktywację profili AMD EXPO dla podkręconej pamięci RAM do 7600+ MHz.
Data and Interface Routing
Dane o dużej przepustowości są efektywnie dzielone pomiędzy gniazdo Lightning Gen 4 PCIe x16 do przetwarzania grafiki i dwa gniazda PCIe 4.0 x4 M.2 do przechowywania danych, podczas gdy tylny panel zarządza szybkimi danymi peryferyjnymi za pośrednictwem kontrolera 20 Gb/s USB 3.2 Gen 2x2 Type-C.
Key Features
12+2+1 Duet Rail Power System
Zapewnia czyste, wydajne i wyjątkowo stabilne dostarczanie mocy dzięki inteligentnym stopniom mocy 80 A, aby wygodnie obsługiwać flagowe procesory AM5.
Dual M.2 Shield Frozr
Utrzymuje szybkie dyski SSD PCIe Gen 4.0 x4 w niskiej temperaturze, zapobiegając dławieniu termicznemu i utrzymując maksymalne prędkości odczytu/zapisu.
DDR5 Boost & AMD EXPO Support
Zoptymalizowane ślady układu pamięci i aktywacja profilu jednym kliknięciem, aby osiągnąć prędkość pamięci DDR5 o wysokiej częstotliwości przekraczającą 7600+ MHz.
Steel Armor PCIe Slot
Wzmocniony wytrzymałą metalową osłoną i dodatkowymi punktami lutowniczymi, aby chronić główne gniazdo PCIe 4.0 x16 przed uszkodzeniami fizycznymi powodowanymi przez ciężkie karty graficzne.
Wi-Fi 6E & Bluetooth 5.3
Zapewnia zaawansowane możliwości bezprzewodowe wykorzystujące dedykowane widmo 6 GHz w celu zapewnienia bardzo małych opóźnień, gier i transmisji strumieniowych o dużej przepustowości.
Premium ALC4080 Audio Codec
Zawiera kondensatory audio o wysokiej jakości i izolowany układ fizyczny, aby zapewnić nieskazitelny, studyjny 7.1-kanałowy dźwięk przestrzenny.
2.5G High-Speed LAN
Układ Realtek RTL8125BG zapewnia do 2,5 razy większą przepustowość w porównaniu ze standardowymi portami Gigabit Ethernet, zapewniając responsywną i pozbawioną zacięć grę online.
USB 3.2 Gen 2x2 Type-C Port
Oferuje błyskawiczną prędkość transferu zewnętrznego do 20 Gb/s na tylnym panelu we/wy, co jest idealne dla szybkich przenośnych dysków SSD.
Flash BIOS Button
Umożliwia użytkownikom łatwe flashowanie lub aktualizację BIOS-u płyty głównej za pomocą jedynie napędu flash USB i podłączonego zasilacza, bez konieczności stosowania procesora lub pamięci RAM.
Power Delivery & VRM Architecture
Bezkompromisowa stabilność elektryczna dla procesorów o dużym poborze mocy
80A Smart Power Stages
Zapewnia precyzyjną kontrolę prądu i doskonałą regulację ciepła poprzez połączenie tranzystorów MOSFET o wysokiej i niskiej stronie w jednym pakiecie chipów.
Dual 8-Pin CPU Connectors
Dostarcza obfity, czysty prąd elektryczny bezpośrednio do gniazda, zapobiegając przegrzaniu złącza podczas ekstremalnego poboru mocy przez procesor.
Core Boost Technology
Łączy w sobie doskonały układ MSI z wysoce zoptymalizowanym cyfrowym dostarczaniem mocy, aby obsługiwać wielordzeniowe procesory bez dławienia.
6-Layer Server-Grade PCB
Zagęszczony 2 uncjami miedzi, aby poprawić integralność sygnału o wysokiej częstotliwości i zoptymalizować rozpraszanie ciepła na płycie wewnętrznej.
Advanced Cooling & Thermal Engineering
Wytrzymałe metalowe radiatory zapewniają nieprzerwaną pracę
Extended VRM Heatsink
Masywny metalowy blok chłodzący wyposażony w głębokie żebra, które wykładniczo zwiększają powierzchnię do chłodzenia konwekcyjnego.
7W/mK Thermal Pads
Wysokiej jakości podkładki termiczne na dławiku i komponentach MOSFET zapewniają optymalne przewodzenie ciepła do zewnętrznych metalowych radiatorów.
Dual M.2 Shield Frozr
Dedykowane aluminiowe osłony obu gniazd dysków M.2 chronią wysokowydajne dyski SSD NVMe przed gromadzeniem się ciepła i dławieniem termicznym.
Frozr AI Cooling Support
Inteligentne oprogramowanie do wykrywania temperatury w MSI Center, które dynamicznie dostosowuje krzywe wentylatorów systemowych w oparciu o rzeczywistą temperaturę procesora i karty graficznej.
Memory Optimization & DDR5 Signal Pathing
Przesuwanie granic szybkich profili pamięci AM5
Dedicated DDR5 Memory Boost
Izolowana konstrukcja obwodów minimalizuje przesłuchy, chroniąc delikatne sygnały o wysokiej częstotliwości docierające do gniazd pamięci.
SMT Mounting Process
Technologia montażu powierzchniowego zmniejsza fizyczne defekty połączeń lutowanych, gwarantując nieskazitelną jakość sygnału w szybkich gniazdach pamięci.
AMD EXPO Profile Optimization
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
192GB Maximum Capacity Support
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Storage Capabilities & High-Speed Expansion
Błyskawiczne ścieżki do rozwiązań pamięci masowej i graficznych
Dual PCIe 4.0 x4 M.2 Slots
Zapewnia maksymalną prędkość do 64 Gb/s na gniazdo, umożliwiając szybki dostęp do dużych zasobów gier, ogromnych plików baz danych i multimediów 4K.
Steel Armor PCIe 4.0 x16 Slot
Zaprojektowane z wytrzymałym metalowym ekranowaniem, które zapobiega zakłóceniom elektromagnetycznym, jednocześnie fizycznie chroniąc gniazdo przed ciężkimi, nowoczesnymi procesorami graficznymi.
6x SATA 6Gb/s Ports
Zapewnia szerokie możliwości rozbudowy w przypadku tradycyjnych 2,5-calowych dysków SSD lub 3,5-calowych dysków twardych o dużej pojemności, idealnych do archiwów multimediów.
Flexible Storage RAID
Obsługuje konfiguracje RAID 0, RAID 1 i RAID 10 na poziomie sprzętowym zarówno dla macierzy NVMe, jak i SATA, zapewniając użytkownikom opcje bezpieczeństwa danych.
Studio-Grade Audio & Enthusiast Connectivity
Wciągająca akustyka i opcje sieciowe o niskim opóźnieniu
Realtek ALC4080 Codec
Oferuje najwyższej klasy przetwarzanie dźwięku 32-bit/384 kHz, generując realistyczną akustykę przy minimalnych zniekształceniach sygnału.
Dedicated Headphone Amplifier
Automatycznie wykrywa impedancję słuchawek, aby zapewnić zrównoważony dźwięk o wysokiej jakości dla sprzętu audiofilskiego.
AMD Wi-Fi 6E Wireless Adapter
Działa w niezatłoczonym paśmie bezprzewodowym 6 GHz, oferując szybkie prędkości transferu i małe opóźnienia w zatłoczonych środowiskach sieciowych.
Realtek 2.5G LAN Controller
Przewodowe połączenie Ethernet o dużej przepustowości zaprojektowane z myślą o dostarczaniu stabilnych pakietów gier i zoptymalizowanej przepustowości podczas udostępniania plików.
✓ Pros
- ✓Solidny układ VRM Duet Rail 12+2+1 z inteligentnymi stopniami mocy 80 A z łatwością obsługuje wysokiej klasy procesory Ryzen.
- ✓Podwójne radiatory M.2 Shield Frozr zapobiegają ograniczaniu wydajności szybkich pamięci masowych NVMe.
- ✓Wysokiej klasy kodek audio Realtek ALC4080 zapewnia zauważalnie czystszy dźwięk niż budżetowe układy ALC897.
- ✓Wyjątkowa łączność na panelu tylnym, w tym port USB 3.2 Gen 2x2 Type-C 20 Gb/s.
- ✓Zintegrowane Wi-Fi 6E i szerokopasmowy Ethernet 2,5G zapewniają doskonałą elastyczność sieci.
- ✓Zawiera fizyczny przycisk Flash BIOS umożliwiający łatwą aktualizację procesora bez konieczności stosowania starszego procesora.
- ✓Sześć portów SATA III umożliwia większą rozbudowę pamięci masowej niż typowe płyty Micro-ATX.
- ✓Estetyka najwyższej jakości, charakteryzująca się czystą, solidną, czarno-szarą, metaliczną stylistyką.
✗ Cons
- ✗Brak obsługi kart graficznych PCIe Gen 5.0 lub jednostek pamięci masowej SSD M.2 Gen 5.0.
- ✗Sekwencja uczenia pamięci przy pierwszym uruchomieniu może zająć kilka minut w starszych wersjach BIOS-u.
- ✗Brakuje fizycznego mechanizmu szybkiego zwalniania gniazda PCIe dla bardzo dużych kart graficznych z trzema gniazdami.
- ✗Cena nieco wyższa niż w przypadku niektórych budżetowych opcji płyt głównych AMD B650 Micro-ATX.
Use Cases
Technical Specifications
B650M Mid-Range Micro-ATX Comparison
| Feature | magB650mMortarWifi | b650mAorusEliteAx | tufGamingB650mPlusWifi |
|---|---|---|---|
| VRM Power Stage Rating | 12+2+1 Phases (80A SPS) | 12+2+1 Phases (60A SPS) | 12+2+2 Phases (60A SPS) |
| Audio Codec Chipset | Realtek ALC4080 (Premium) | Realtek ALC897 (Entry) | Realtek Realtek (Custom ALC1200 series) |
| SATA Storage Ports | 6x SATA 6Gb/s | 4x SATA 6Gb/s | 4x SATA 6Gb/s |
| M.2 Gen 5 Support | No (Dual Gen 4 only) | Yes (1x Gen 5, 1x Gen 4) | Yes (1x Gen 5, 1x Gen 4) |
| Rear Panel USB speeds | 1x 20Gbps USB-C, 3x 10Gbps | 1x 10Gbps USB-C, 2x 10Gbps | 1x 20Gbps USB-C, 2x 10Gbps |
| PCB Layer Count | 6-Layer (Server-Grade) | 6-Layer (Standard-Grade) | 6-Layer (Standard-Grade) |
Setup Tips
Perform an Offline BIOS Update
Przed zainstalowaniem nowo wydanego procesora skopiuj najnowszy plik BIOS o zmienionej nazwie na „MSI.ROM” na dysk USB sformatowany w systemie FAT32, podłącz go do oznaczonego portu USB z tyłu i naciśnij przycisk Flash BIOS, aby zapewnić maksymalną kompatybilność.
Enable AMD EXPO and Memory Context Restore
Po zainstalowaniu systemu Windows wejdź do BIOS-u, aktywuj profil AMD EXPO dla swojej pamięci RAM i włącz ustawienie „Przywracanie kontekstu pamięci”, aby znacznie skrócić codzienny czas uruchamiania komputera.
Populate the Correct RAM Slots First
Aby zapewnić stabilność pamięci dwukanałowej, upewnij się, że moduły RAM są umieszczone w gniazdach DIMMA2 i DIMMB2 (drugie i czwarte gniazdo od gniazda procesora), zgodnie z opisem na prowadnicy płyty.
Peel Protective Film from Shield Frozr Pads
Podczas instalowania dysków SSD M.2 należy pamiętać o odkręceniu metalowych radiatorów Shield Frozr i odklejeniu niebieskiej plastikowej warstwy ochronnej pokrywającej wstępnie nałożone podkładki termiczne, aby umożliwić prawidłowe przenoszenie ciepła.
Frequently Asked Questions
Key Takeaway
MSI MAG B650M Mortar WiFi to wysokowydajna płyta główna Micro-ATX przeznaczona dla procesorów AMD AM5. Dzięki imponującej konstrukcji zasilania 12+2+1, najwyższej jakości dźwiękowi Realtek ALC4080 i solidnym rozwiązaniom chłodzącym oferuje wyjątkową niezawodność w grach i produkcji. Chociaż brakuje mu obsługi PCIe Gen 5, szeroka gama szybkich portów USB, złączy SATA i doskonałego sprzętu bezprzewodowego sprawiają, że jest to doskonały wybór do wysokiej klasy, oszczędzających miejsce konstrukcji.
