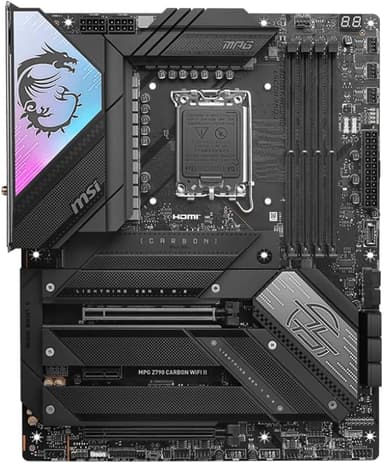

MSI MPG Z790 Carbon WiFi
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Overview
How It Works
Power Conversion and Regulation
Zwei 8-polige CPU-Stromanschlüsse speisen Strom in das 19+1+1 direkte VRM, wo 105-A-SPS-MOSFETs die 12-V-Versorgung mit minimaler elektrischer Welligkeit auf CPU-Kernspannungen unter 1,4 V senken.
High-Frequency DDR5 Signal Isolation
Die Memory Boost-Technologie nutzt isolierte Signalleiterbahn-Layouts, die in eine 8-lagige Leiterplatte in Serverqualität eingebettet sind, um Hochgeschwindigkeitsspeichersignale vor elektromagnetischen Störungen zu schützen.
PCIe 5.0 & NVMe Data Multiplexing
Hochgeschwindigkeits-Differentialleitungen leiten PCIe 5.0-Lanes direkt vom CPU-Sockel zum primären x16-Grafiksteckplatz und zum oberen M.2-Steckplatz und unterstützen bis zu 128 GB/s Bandbreite.
Thermal Heat Transfer & Dissipation
Ein verlängerter Hochleistungskühlkörper, der über ein Direct-Touch-Heatpipe verbunden ist, absorbiert Wärmeenergie von den VRMs und überträgt sie effizient über dichte Aluminiumlamellenanordnungen.
Key Features
Direct 19+1+1 Phase Power Delivery
Verfügt über ein direktes 19+1+1 VRM-Design mit 105A Smart Power Stages (SPS) und zwei CPU-Stromanschlüssen, um erstklassige Intel-Prozessoren freizuschalten.
Onboard PCIe 5.0 M.2 Support
Enthält insgesamt 5 M.2-Steckplätze, wobei der primäre Steckplatz mit PCIe 5.0 x4-Geschwindigkeit für Gen5-NVMe-SSDs der nächsten Generation arbeitet.
Extreme DDR5 Overclocking
Unterstützt vier DDR5-DIMMs mit einer Gesamtkapazität von bis zu 192 GB und validierten Geschwindigkeiten über DDR5-7800+ (OC).
Screwless M.2 Shield Frozr
Die patentierte, werkzeuglose Thermoabdeckung für den primären M.2-Steckplatz verfügt über einen magnetischen Verriegelungsmechanismus für eine mühelos schnelle SSD-Installation.
Enhanced Thermal Solution
Ausgestattet mit einem erweiterten Kühlkörper, Direct-Touch-Heatpipe, 7W/mK MOSFET-Wärmeleitpads und doppelseitigen M.2 Shield Frozr-Pads.
High-Speed Intel Wi-Fi 6E & 2.5G LAN
Kombiniert einen Intel 2,5-Gbit-Ethernet-Controller mit Wi-Fi 6E (6-GHz-Band) und Bluetooth 5.3 für Netzwerkleistung mit geringer Latenz.
Audio Boost 5 PRO System
Angetrieben durch den Realtek ALC4080 Audio-Codec kombiniert mit einem speziellen Savitech SV3H712 DAC/Verstärker für Akustik in Studioqualität.
Lightning USB 20Gbps Ports
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Server-Grade 8-Layer PCB
Konstruiert unter Verwendung eines 8-lagigen PCB-Layouts mit 2 Unzen verdicktem Kupfer für höhere Signalintegrität, Systemstabilität und Wärmeableitung.
Robust Power Delivery & VRM Design
Kompromissloses 105-A-Netzteil, maßgeschneidert für maximale CPU-Übertaktungsstabilität
19+1+1 Phase Direct Power
Eliminiert Phasenverdoppler, um die CPU-Kerne, VCCGT- und VCCAUX-Leitungen direkt mit Strom zu versorgen.
105A Smart Power Stages
Überwacht Spannung und Strom in Echtzeit für jede Leistungsstufe, um einen maximalen elektrischen Wirkungsgrad und niedrige Betriebstemperaturen aufrechtzuerhalten.
Dual 8-Pin EPS Connectors
Liefert bis zu 700 W sauberen 12-V-Strom, um sicherzustellen, dass es während der Turbo-Boost-Spitzenzustände zu keiner Leistungsdrosselung kommt.
Titanium Choke III Components
Hochwertige Ferritdrosseln reduzieren Leistungstransformationsverluste und verhindern Spulenjammern bei wechselnden Stromlasten.
Advanced Memory Tracing & DDR5 Boost
Geschirmte Hochgeschwindigkeitssignalwege, um DDR5-Module über die Standardspezifikationen hinaus zu bringen
Memory Boost Technology
Isoliert Speicherleiterbahnen in den inneren Schichten der Leiterplatte, um elektrisches Übersprechen von benachbarten Hardwarekomponenten zu blockieren.
Validated DDR5 7800+ MHz (OC)
Eine umfassende QVL-Validierung gewährleistet eine nahtlose Aktivierung des XMP 3.0-Profils für extreme Speichergeschwindigkeiten.
SMT (Surface Mount Technology) Slot
Reduziert Lötpunktdefekte und elektromagnetische Störungen für sauberere Hochfrequenz-Speichersignale.
Custom Memory Try It! BIOS Presets
Vorkonfigurierte Latenz- und Spannungstabellen im BIOS ermöglichen Benutzern die einfache Abstimmung von Sub-Timings.
Next-Gen PCIe 5.0 & Comprehensive Storage Layout
Riesige Bandbreitenzuweisungen mit fünf integrierten NVMe M.2-Steckplätzen
PCIe 5.0 x4 M.2 Slot
Dedizierter oberer Steckplatz, der direkt mit CPU-Lanes verbunden ist und sequentielle Geschwindigkeiten von über 14.000 MB/s ermöglicht.
Four Additional PCIe 4.0 M.2 Slots
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Screwless M.2 Shield Frozr
Verfügt über einen Magnetverschluss und einen werkzeuglosen Installationsmechanismus für mühelosen Laufwerkswechsel.
Steel Armor PCIe Slots
Verstärkter PCIe 5.0 x16-Grafikkartensteckplatz mit zusätzlichen Lötpunkten zur Unterstützung großer GPUs.
Comprehensive Thermal Ecosystem
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Extended Heavy VRM Heatsink
Kombiniert einen massiven Aluminium-Kühlkörperblock mit einem Logo im Carbonfaser-Stil über der hinteren E/A-Abdeckung.
Direct-Touch Heatpipe Design
Verbindet die beiden Haupt-VRM-Kühlkörperabschnitte, um die Wärmelast gleichmäßig auf beide Arrays auszugleichen.
Double-Sided M.2 Thermal Pads
Hochleitfähige 7W/mK-Pads kontaktieren beide Seiten von M.2-Laufwerken, um die Controller-Temperaturen zu senken.
Frozr AI Cooling Control
Passt die Lüfterkurven, die mit insgesamt 8 Header-Positionen verbunden sind, basierend auf den CPU- und GPU-Temperaturen dynamisch an.
Next-Gen Connectivity & Studio Audio
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Intel Wi-Fi 6E Wireless
Nutzt das nicht überfüllte 6-GHz-Spektrum für einen hohen Durchsatz und eine drahtlose Latenz von weniger als einer Millisekunde.
Intel 2.5Gb Ethernet Controller
Bietet kabelgebundene Netzwerkkommunikation mit hoher Bandbreite für schnelle Dateiübertragungen und Online-Spiele.
Dual USB 3.2 Gen 2x2 20Gbps
Typ-C-Anschlüsse auf der Rückseite und der Vorderseite sorgen für ultraschnelle Übertragungsgeschwindigkeiten für externe Laufwerke.
Audio Boost 5 PRO Hardware
Der Realtek ALC4080-Codec in Verbindung mit dem Savitech SV3H712-Verstärker unterstützt hochohmige Studiokopfhörer mit bis zu 600 Ohm.
Enthusiast EZ-DIY Hardware Features
Entwickelt für intuitive Fehlerbehebung, BIOS-Wiederherstellung und Systemeinrichtung
Flash BIOS Button
Ermöglicht Aktualisierungen des Motherboard-BIOS ohne Installation einer CPU, eines RAM oder einer Grafikkarte.
Clear CMOS & Smart Buttons
Schalter auf der Rückseite ermöglichen ein schnelles Zurücksetzen und anpassbare Schnellstarts.
EZ Debug LED Display
Das 4-stellige LED-Anzeigefeld liefert klare POST-Fehlercodes für eine schnelle Hardware-Diagnose.
Pre-Installed I/O Shield
Die werkseitig angebrachte Rückwandabschirmung vereinfacht die Gehäuseinstallation und schützt vor elektrostatischer Entladung.
✓ Pros
- ✓Überdimensionierte Stromversorgung mit 19+1+1 und 105 A bewältigt problemlos starke CPU-Übertaktung
- ✓Großzügige Speicheroptionen mit 5 integrierten M.2-Steckplätzen (1x PCIe 5.0)
- ✓Praktischer, schraubenloser, werkzeugloser Installationsmechanismus für M.2 Shield Frozr
- ✓Außergewöhnliche DDR5-Speicherstabilität und Hochfrequenz-Tuning-Fähigkeit (7800+ MHz)
- ✓High-End-Audio Boost 5 PRO-Stack mit speziellem Savitech-Kopfhörer-DAC/Verstärker
- ✓Umfassende Konnektivität auf der Rückseite mit zwei 20-Gbit/s-USB-Typ-C-Anschlüssen
- ✓Vorinstallierte I/O-Abschirmung mit Clear CMOS- und Flash-BIOS-Steuerung auf der Rückseite
- ✓Schlanke, unauffällige Carbon-Ästhetik mit minimaler, geschmackvoller RGB-Beleuchtung
✗ Cons
- ✗Durch die Bestückung des PCIe 5.0 M.2-Steckplatzes wird die Bandbreite mit dem primären PCIe 5.0 x16-Steckplatz geteilt
- ✗Erstklassiger Preis im Vergleich zu Z790-Einstiegsoptionen
- ✗Kein integrierter 10-Gbit-Ethernet-Anschluss, maximal 2,5 GbE
- ✗Die schwere Kühlkörperanordnung ermöglicht in kompakten Gehäusen einen engen Zugang zum CPU-Verriegelungsbereich
Use Cases
Technical Specifications
MSI MPG Z790 Carbon WiFi vs Upper-Tier Competitors
| Feature | mpgZ790CarbonWifi | rogStrixZ790EGaming | z790AorusMaster |
|---|---|---|---|
| VRM Design | 19+1+1 Phases (105A SPS) | 18+1 Phases (90A SPS) | 20+1+2 Phases (105A SPS) |
| Total M.2 Slots | 5 Slots (1x PCIe 5.0 + 4x PCIe 4.0) | 5 Slots (1x PCIe 5.0 + 4x PCIe 4.0) | 5 Slots (1x PCIe 5.0 + 4x PCIe 4.0) |
| Tool-free M.2 Mechanism | Screwless M.2 Shield Frozr (Magnetic) | Q-Latch System | EZ-Latch Click |
| Max Memory Speed (OC) | DDR5 7800+ MHz | DDR5 7800+ MHz | DDR5 8000+ MHz |
| Ethernet Networking | Intel 2.5GbE LAN | Intel 2.5GbE LAN | Marvell 10GbE LAN |
| Audio Hardware | Realtek ALC4080 + Savitech SV3H712 DAC | Realtek ALC4080 + Savitech SV3H712 DAC | Realtek ALC1220-VB + ESS SABRE DAC |
| PCB Layers | 8-Layer Server Grade | 8-Layer PCB | 8-Layer PCB |
Setup Tips
Enable XMP in BIOS
Nachdem Sie Ihre Speichermodule in den DIMM-Steckplätzen A2 und B2 installiert haben, rufen Sie das UEFI-BIOS auf und schalten Sie Intel XMP 3.0 Profil 1 um, um Ihren RAM mit der Nenngeschwindigkeit zu betreiben.
Update BIOS before installing 14th Gen CPUs
Formatieren Sie ein USB-Laufwerk auf FAT32, kopieren Sie die neueste BIOS-Datei, die in „MSI.ROM“ umbenannt wurde, stecken Sie sie in den dedizierten Flash-BIOS-USB-Anschluss und drücken Sie die Flash-BIOS-Taste, um die Firmware ohne Werkzeug zu flashen.
Install Wi-Fi Antenna for Bluetooth & Wireless Connectivity
Stellen Sie sicher, dass der mitgelieferte vergoldete Wi-Fi-Antennensockel fest in die hinteren E/A-Anschlüsse geschraubt ist, um eine optimale Wi-Fi 6E- und Bluetooth 5.3-Reichweite zu ermöglichen.
Optimal M.2 Drive Placement
Um eine Aufteilung der CPU-PCIe-Lanes auf Ihrem primären GPU-Steckplatz zu verhindern, installieren Sie Ihr Hauptbetriebssystem-NVMe-Laufwerk in M.2_2 oder M.2_3 (PCIe 4.0-Steckplätze), es sei denn, Sie benötigen ausdrücklich Gen5-SSD-Bandbreite.
Connect Front Panel USB 3.2 Gen 2x2 Header
Stecken Sie das interne Typ-C-Kabel Ihres Gehäuses in den Hochgeschwindigkeits-Header USB 3.2 Gen 2x2 auf der Vorderseite der Platine, um 20-Gbit/s-Übertragungen an den Gehäuseanschlüssen auf der Vorderseite freizuschalten.
Frequently Asked Questions
Key Takeaway
Das MSI MPG Z790 Carbon WiFi ist ein LGA 1700-Motherboard der Enthusiastenklasse mit einem überbauten 19-Phasen-VRM, extremer DDR5-Geschwindigkeitsunterstützung und insgesamt fünf integrierten M.2-Steckplätzen. Ausgestattet mit einer achtschichtigen Leiterplatte, werkzeuglos schraubbaren M.2 Shield Frozr-Kühlkörpern und Intel Wi-Fi 6E-Netzwerken bietet es überragenden Übertaktungsspielraum und umfangreiche Konnektivität für High-End-Gaming-Setups und kreative Workstations.
