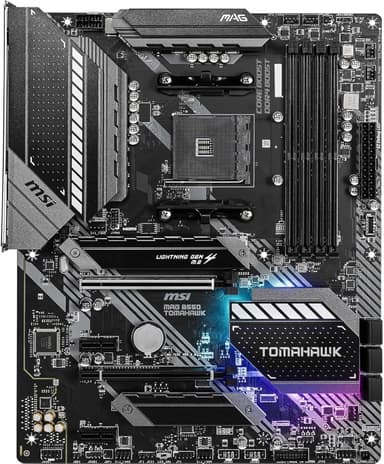

MSI MAG B550 Tomahawk
アーセナル ゲーミング メインボードは、メインストリーム AM4 の揺るぎないパフォーマンスを実現するように設計されています
Overview
How It Works
Power Stage Conversion & Voltage Regulation
8 ピン EPS コネクタから 12V DC 電力を受け取り、60A DrMOS パワーステージを備えた 10+2+1 Duet Rail Power System を使用して、CPU 用の超クリーンで安定した VCore 電圧に変換します。
Direct PCIe 4.0 Bus Routing
CPU に直接接続されたレーンを利用して、プライマリ PCIe 4.0 x16 スロット全体で 64 GB/秒の帯域幅、上部の M.2 NVMe ストレージ スロットに最大 64 Gbps のスループットを提供します。
Chipset Interconnect & Secondary Bus Distribution
PCIe 3.0 x4 アップリンク経由で AMD B550 チップセットとインターフェイスし、セカンダリ ストレージ、デュアル LAN コントローラー、オーディオ、補助 PCIe 拡張スロットを管理します。
Passive Thermal Abatement & Smart Dynamic Fan Control
VRM とチップセット全体の熱センサーを監視し、重い 拡張ヒートシンクを通じて受動的に熱を放散し、MSI Dragon Center を通じて PWM ファン ヘッダーを動的に制御します。
Key Features
10+2+1 Duet Rail Power System
60A DrMOS パワーステージを備えた堅牢な VRM アーキテクチャを備えており、マルチコア Ryzen 9 プロセッサを簡単に処理できます。
PCIe 4.0 Lightning Gen 4 Support
最新の GPU および超高速第 4 世代 NVMe ソリッド ステート ドライブに最大 64 GB/秒の双方向帯域幅を提供します。
Extended Heatsink Design
全金属製の大型 VRM ヒートシンクは、継続的な重い CPU オーバークロック時の MOSFET 温度を大幅に低下させます。
Dual Onboard Network Ports
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Dual M.2 Shield Frozr
両方の M.2 スロットに統合されたサーマル ヒートシンクが、高速 NVMe ドライブのサーマル スロットルを防止します。
DDR4 Boost Engine
4860 MHz を超えるアグレッシブな XMP メモリ オーバークロックをサポートするように設計された完全に分離されたメモリ回路。
Pre-Installed I/O Shielding
工場出荷時に取り付けられた I/O プレートにより、ESD 保護が強化され、シャーシ内のシステムの組み立てが簡素化されます。
Flash BIOS Button
USB フラッシュ ドライブと電源のみを使用して、BIOS を瞬時に更新できます。CPU や RAM は必要ありません。
Front Panel USB Type-C Header
フロントパネルの USB 3.2 Gen 1 Type-C ポートを備えた最新の PC ケースにオンボード接続を提供します。
VRM Architecture & Power Delivery
高コア数の Ryzen CPU のための妥協のない電力安定性
10+2+1 Digital Power Configuration
10 倍の VCore フェーズ、2 つの SOC フェーズ、1 つの APU フェーズを採用し、クリーンな電流を AM4 ソケットに直接供給します。
60A DrMOS Power Stages
ドライバーと MOSFET を単一のパッケージに統合して、動作温度を下げ、全負荷時の効率を高めます。
Digital PWM Controller
Intersil PWM コントローラーを使用して、CPU 電圧要求に対する迅速な動的応答と最小限の過渡電圧降下を実現します。
Heavy-Duty 8-Pin CPU Connector
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
PCIe 4.0 Subsystem & Expansion Topology
次世代グラフィックス カードとストレージのスループットを最大化
Primary PCIe 4.0 x16 Slot
CPU に直接接続された Steel Armor 強化スロットは、ハイエンド GPU に 64 GB/秒の帯域幅を提供します。
Lightning Gen 4 M.2 Slot
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Secondary PCIe 3.0 x16 Slot
x4 モードで動作するチップセット駆動のスロットは、キャプチャ カード、高速アドイン カード、またはセカンダリ ストレージ エクスパンダに最適です。
PCIe Steel Armor Protection
プライマリ グラフィックス スロットを物理的な曲げや電磁干渉 (EMI) から保護します。
Memory Overclocking & Signal Integrity
DDR4 Boost テクノロジーによる最適化されたメモリルーティング
DDR4 Boost Tracing
完全に分離されたメモリ回路パスにより、他のコンポーネントからの電磁ノイズが RAM 信号を不安定にするのを防ぎます。
High Frequency Support (4860+ MHz)
極端な XMP プロファイルを使用してテストおよび検証され、JEDEC 標準をはるかに上回る安定したメモリ速度を実現します。
1-Click A-XMP Compatibility
Click BIOS 5 インターフェイスを介して直接メモリのタイミングと電圧の自動調整を有効にします。
4-DIMM Dual Channel Capacity
4 つのデュアル チャネル スロットで最大 128 GB の非 ECC バッファなし DDR4 メモリをサポートします。
Advanced Thermal Management Solutions
高負荷下でもパフォーマンスを維持するためのパッシブ冷却アーキテクチャ
Extended VRM Heatsink
MOSFETを覆う大型の金属製ヒートシンクが全体の表面積を増やし、パワーステージの熱を効果的に放散します。
7W/mK Choke Thermal Pads
パワーステージ、チョーク、ヒートシンク間の高性能サーマルパッドにより、熱伝達効率が最大化されます。
Dual M.2 Shield Frozr
両方の M.2 スロット専用の厚いアルミニウム ヒート スプレッダーにより、高速 NVMe SSD のサーマル スロットルを防止します。
6-Layer PCB with 2oz Thickened Copper
強化された PCB 設計により、大電流をサポートしながら基板全体の熱放散率が向上します。
Dual Network & Connectivity Array
高速ネットワークスイッチングと最新の USB 接続
Realtek RTL8125B 2.5Gb Ethernet
標準のギガビット LAN より 2.5 倍の速度を実現し、超低遅延のゲームやローカルの高速ファイル転送を実現します。
Secondary Realtek 1Gb Ethernet
デュアル LAN 機能を提供し、専用ネットワーク セグメンテーション、ファイアウォール ルーティング、またはフェイルオーバー モードを可能にします。
Rear USB 3.2 Gen 2 Type-A & Type-C
外付け高速 SSD および周辺機器ドックに対して最大 10 Gbps の転送速度を実現します。
Front Panel USB Type-C Support
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Audio Boost & Circuit Isolation
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Realtek ALC1200 HD Audio Codec
正確な位置のサウンドキューのためのダイナミックレンジを備えた最大 32 ビット/192kHz オーディオ出力をサポートします。
Isolated Audio Circuitry
PCB に埋め込まれた物理的な分離ラインは、敏感なアナログ オーディオ パスへのデジタル ノイズの侵入を防ぎます。
Chemicon High-Quality Audio Capacitors
日本製のオーディオコンデンサにより、ヘッドフォンとスピーカーの温かみのある自然で忠実度の高いサウンド表現が保証されます。
De-Pop Protection Filter
統合されたリレーにより、オーディオジャックの接続または取り外し時、または電源投入時の不快なポップノイズが排除されます。
✓ Pros
- ✓Ryzen 9 5950X をスムーズに実行できる非常に強力な 10+2+1 VRM 電力供給
- ✓高速 2.5Gb LAN コントローラーを含むデュアル オンボード イーサネット ポート
- ✓次世代の GPU および SSD を完全に PCIe 4.0 x16 および PCIe 4.0 M.2 サポート
- ✓拡張ヒートシンクとデュアル M.2 Shield Frozr を備えた包括的な熱設計
- ✓Flash BIOS ボタンにより、コンポーネントをインストールしなくても CPU 互換性を簡単にアップデートできます
- ✓事前に取り付けられた I/O シールドにより取り付けが簡単になり、背面ポートを保護します
- ✓控えめでカスタマイズ可能な Mystic Light RGB を備えたクリーンなマットブラックの工業デザイン
- ✓2オンスの銅を使用した固体6層PCB構造により、熱と信号の安定性が向上
✗ Cons
- ✗すぐに使える統合 Wi-Fi および Bluetooth がない (PCI-E カードまたは USB アダプターが必要)
- ✗セカンダリ M.2 スロットは PCIe 3.0 x4 の速度に制限され、PCIe スロットと帯域幅を共有します
- ✗2 番目の M.2 スロットを装着すると、特定の PCIe 3.0 x1 拡張スロットが無効になります
- ✗上位ボードにあるプレミアム ALC1220 の代わりに Realtek ALC1200 オーディオ コーデックを使用
Use Cases
Technical Specifications
MSI MAG B550 Tomahawk vs. Mainstream Mid-Range B550 Rivals
| Feature | magB550Tomahawk | tufGamingB550Plus | b550AorusEliteV2 |
|---|---|---|---|
| VRM Power Stages | 10+2+1 (60A DrMOS) | 8+2 (50A DrMOS) | 12+2 (50A DrMOS) |
| Ethernet Connectivity | Dual LAN (2.5Gb + 1Gb) | Single 2.5Gb LAN | Single 2.5Gb LAN |
| M.2 Heatsinks Included | 2x M.2 Shield Frozr | 1x M.2 Heatsink | 2x M.2 Heatsinks |
| Pre-Installed I/O Shield | Yes | No (Loose I/O Plate) | Yes |
| Front USB Type-C Header | Yes (USB 3.2 Gen 1) | Yes (USB 3.2 Gen 1) | Yes (USB 3.2 Gen 1) |
| PCB Layer Count | 6-Layer (2oz Copper) | 4-Layer | 4-Layer |
| Audio Codec | Realtek ALC1200 | Realtek S1200A | Realtek ALC1200 |
| Flash BIOS Without CPU | Yes (Flash BIOS Button) | Yes (BIOS FlashBack) | Yes (Q-Flash Plus) |
Setup Tips
Update BIOS via Flash BIOS Button Before Assembly
新しい Ryzen 5000 プロセッサを取り付ける場合は、USB ドライブを FAT32 にフォーマットし、「MSI.ROM」に名前変更された最新の BIOS をそのドライブに置き、専用のフラッシュ BIOS ポートに挿入し、RAM または CPU を取り付ける前にボタンを押します。
Install RAM in Optimal Dual-Channel Slots
XMP を有効にして最適な DDR4 ブースト信号のパフォーマンスと安定性を確保するには、まずスロット A2 と B2 (CPU ソケットから 2 番目と 4 番目のスロット) に装着します。
Remove Protective M.2 Thermal Film
NVMe SSD を取り付ける前に、両方の M.2 Shield Frozr ヒートシンクの下側にあるサーマル パッドから青い保護プラスチック フィルムを剥がすことを忘れないでください。
Enable A-XMP in Click BIOS 5
Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
Connect Case Front Panel Type-C Lead Early
大型 GPU を取り付ける前に、直角 USB 3.2 Gen 1 フロント パネル Type-C ヘッダー コネクタを取り付けてください。取り付け後は PCB の右端へのアクセスが難しくなる可能性があります。
Frequently Asked Questions
Key Takeaway
MSI MAG B550 Tomahawk は、AMD Ryzen 3000 および 5000 シリーズ プロセッサのパフォーマンスを最大限に引き出すように設計された、卓越した設計の AM4 マザーボードです。耐久性の高い 10+2+1 Duet Rail パワー ステージ VRM、デュアル M.2 ヒートシンク、PCIe 4.0 拡張、デュアル イーサネット コントローラー (2.5G + 1G) を備え、ハイエンドの機能セットを競争力のあるミッドレンジの価格帯にもたらします。これは、主流の PC ビルダーやゲーマーが利用できる最も信頼性が高く効率的なプラットフォーム基盤の 1 つです。
