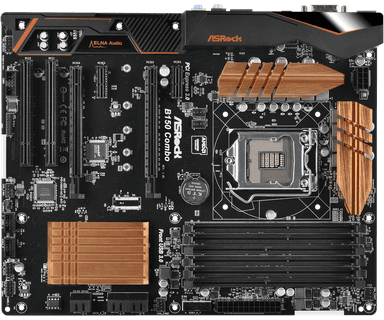

Asrock B150 Combo
ఇంటెల్ LGA1151 ప్లాట్ఫారమ్లో అంతిమ పరివర్తన-యుగం మదర్బోర్డ్ బ్రిడ్జింగ్ DDR3 మరియు DDR4 మెమరీ.
Overview
How It Works
Select and Install One Memory Standard
DDR3/DDR3L లేదా DDR4 మెమరీ మాడ్యూల్లను ఎంచుకోండి. హార్డ్వేర్ ఇనిషియలైజేషన్ లోపాలను నివారించడానికి మీరు రెండు ప్రమాణాలను ఏకకాలంలో కలపకూడదని నిర్ధారించుకోండి, వాటిని వాటి సంబంధిత రంగు-కోడెడ్ స్లాట్లలో ఉంచండి.
Mount the CPU and Cooler
సాకెట్లోకి Intel LGA1151 ప్రాసెసర్ (స్కైలేక్ లేదా కేబీ లేక్)ని చొప్పించండి. థర్మల్ పేస్ట్ని వర్తింపజేయండి మరియు మీ కూలర్ను భద్రపరచండి, దాని పవర్ లీడ్ని నియమించబడిన CPU ఫ్యాన్ హెడర్కి కనెక్ట్ చేయండి.
Connect Storage and Expansion Cards
SATA3 6.0 Gb/s పోర్ట్లు లేదా అంకితమైన SATA ఎక్స్ప్రెస్ కనెక్టర్లో మీ హై-స్పీడ్ SSDలు లేదా HDDలను ప్లగ్ చేయండి, ఆపై మీ గ్రాఫిక్స్ కార్డ్ని ప్రాథమిక స్టీల్ రీన్ఫోర్స్డ్ PCIe 3.0 x16 స్లాట్లో మౌంట్ చేయండి.
Configure UEFI BIOS and Boot
సిస్టమ్పై పవర్ ఆన్ చేయండి, Asrock EZ మోడ్ UEFIని నమోదు చేయండి, మీ SATA కంట్రోలర్ సెట్టింగ్లను కాన్ఫిగర్ చేయండి, బూట్ ప్రాధాన్యతలను సెట్ చేయండి మరియు మీరు ఎంచుకున్న RAM కాన్ఫిగరేషన్ కోసం ఇంటిగ్రేటెడ్ హార్డ్వేర్ డిటెక్షన్ ఆప్టిమైజ్ సెట్టింగ్లను అనుమతించండి.
Key Features
Hybrid Memory Combo Slots
అపూర్వమైన మైగ్రేషన్ సౌలభ్యం కోసం 4 x DDR3/DDR3L స్లాట్లు (1866MHz OC వద్ద 64GB వరకు) మరియు 2 x DDR4 స్లాట్లు (2133MHz వద్ద 32GB వరకు) ఉన్నాయి.
10-Power Phase Design
సుదీర్ఘమైన, భారీ ప్రాసెసింగ్ వర్క్లోడ్ల సమయంలో కూడా రాక్-సాలిడ్ స్థిరత్వం కోసం CPUకి మృదువైన, శుభ్రమైన శక్తిని అందిస్తుంది.
Super Alloy Components
తేమ-ప్రేరిత ఎలక్ట్రికల్ షార్ట్లను నిరోధించడానికి మాట్ బ్లాక్ PCB, ప్రీమియం 50A పవర్ చోక్స్ మరియు హై-డెన్సిటీ గ్లాస్ ఫ్యాబ్రిక్ PCB లేఅవుట్లు ఉన్నాయి.
ELNA Audio Capacitors
శబ్ద స్థాయిలను గణనీయంగా తగ్గిస్తుంది, అధిక-నాణ్యత 7.1-ఛానల్ Realtek ALC892 ఆడియో ద్వారా శుభ్రమైన, వెచ్చని సౌండ్ అవుట్పుట్తో ఆడియోఫైల్స్ను సంతృప్తిపరుస్తుంది.
SATA Express Support
అధునాతన, అధిక-పనితీరు గల సాలిడ్-స్టేట్ డ్రైవ్లకు అనుగుణంగా హై-స్పీడ్ SATA ఎక్స్ప్రెస్ 10 Gb/s కనెక్టర్ను కలిగి ఉంటుంది.
Full Spike Protection
ఆకస్మిక, నష్టపరిచే వోల్టేజ్ స్పైక్లు లేదా ఎలెక్ట్రోస్టాటిక్ డిశ్చార్జ్ (ESD) నుండి సున్నితమైన మదర్బోర్డ్ భాగాలను రక్షిస్తుంది.
Triple Monitor Output
ఇంటిగ్రేటెడ్ ఇంటెల్ HD గ్రాఫిక్స్ని ఉపయోగించి ఏకకాలంలో మూడు గ్రాఫిక్స్ అవుట్పుట్లకు (D-Sub, DVI-D, HDMI) మద్దతు ఇస్తుంది.
PCIe Steel Slots
ప్రైమరీ PCIe స్లాట్లోని రీన్ఫోర్స్డ్ స్ట్రక్చరల్ పాయింట్లు భారీ ఆధునిక గ్రాఫిక్స్ కార్డ్లు కుంగిపోకుండా లేదా టంకము జాయింట్లను విచ్ఛిన్నం చేయకుండా నిరోధిస్తాయి.
Dual-Generation Memory Controller Routing
DDR3 మరియు DDR4 సాంకేతికతల మధ్య అంతరాన్ని తగ్గించడం
Voltage Separation
DDR3/DDR3L కోసం 1.5V/1.35V లేదా DDR4 కోసం 1.2Vని అందించడానికి అంకితమైన బక్ కన్వర్టర్లను ఉపయోగిస్తుంది.
Trace Optimizations
సిమెట్రిక్ రూటింగ్ క్రాస్స్టాక్ మరియు సిగ్నల్ డిగ్రేడేషన్ను తొలగించడంలో సహాయపడుతుంది, మొత్తం నాలుగు DDR3 స్లాట్లను ఉపయోగించినప్పుడు గరిష్ట స్థిరత్వాన్ని నిర్ధారిస్తుంది.
Clear Physical Distinctions
రంగు-కోడెడ్ నలుపు మరియు నీలం లేఅవుట్లు తప్పు మిశ్రమ-జనాభా సెటప్లను నిరోధించడానికి బిల్డర్కు స్పష్టంగా మార్గనిర్దేశం చేస్తాయి.
XMP Profile Support
DDR3 మరియు DDR4 ప్రమాణాల కోసం సమయాలను స్వయంచాలకంగా కాన్ఫిగర్ చేయడానికి Intel ఎక్స్ట్రీమ్ మెమరీ ప్రొఫైల్లను (XMP 2.0) చదవగల సామర్థ్యం కలిగి ఉంటుంది.
Flexible Speed Ceiling
DDR4ని B150 చిప్సెట్ యొక్క స్థానిక 2133 MHz ప్రమాణంలో ఉంచుతూ, ఓవర్లాక్ చేయబడిన 1866 MHz వరకు అమలు చేయడానికి DDR3ని అనుమతిస్తుంది.
10-Phase Power Delivery and VRM Engineering
బలమైన థర్మల్ డిజైన్ మరియు హెవీ డ్యూటీ కరెంట్ ఫిల్టరింగ్
Premium 50A Power Chokes
సాంప్రదాయ చోక్ల కంటే మూడు రెట్లు మెరుగ్గా ప్రభావవంతంగా సంతృప్తమవుతుంది, మదర్బోర్డుకు మెరుగుపరచబడిన మరియు మెరుగైన Vcore వోల్టేజ్ని సరఫరా చేస్తుంది.
Matte Black Heatsinks
అల్యూమినియం అల్లాయ్ VRM హీట్సింక్లు MOSFETల నుండి నిష్క్రియాత్మకంగా వేడిని వెదజల్లుతాయి, సుదీర్ఘమైన రెండర్ టాస్క్ల సమయంలో సిస్టమ్ కూల్-డౌన్ను నిర్వహిస్తాయి.
I/O Armor Shielding
రక్షిత కవచం వెనుక I/O కనెక్టర్లను మరియు పరిసర VRM భాగాలను భౌతిక ప్రభావాలు మరియు స్టాటిక్ బిల్డప్ నుండి రక్షిస్తుంది.
Solid Capacitor Design
కఠినమైన కార్యాచరణ పరిస్థితుల్లో స్థిరమైన పనితీరు మరియు పొడిగించిన జీవితకాలం అందించే అల్ట్రా-విశ్వసనీయమైన ఘన క్యాప్లతో అమర్చబడి ఉంటుంది.
High-Density Glass Fabric PCB
తేమ-సంబంధిత ఎలక్ట్రికల్ షార్ట్ల నుండి రాగి అంతర్గత జాడలను రక్షించే ప్రత్యేక నేత నమూనాను కలిగి ఉంటుంది.
Storage Interfaces and PCIe Lane Distribution
విస్తరణ కార్డ్లు మరియు హై-స్పీడ్ డ్రైవ్ల కోసం సౌకర్యవంతమైన విస్తరణ
SATA Express 10 Gb/s
సాంప్రదాయ 6 Gb/s SATA ఇంటర్ఫేస్ పరిమితులను అధిగమించడానికి సాలిడ్-స్టేట్ డ్రైవ్లను అనుమతించడానికి PCIe మరియు SATA సాంకేతికతలను మిళితం చేస్తుంది.
Six SATA3 Ports
ప్రామాణిక 6.0 Gb/s కనెక్టర్లు భారీ బహుళ-HDD నిల్వ శ్రేణులు మరియు ఆప్టికల్ డ్రైవ్ల కోసం పుష్కలంగా విస్తరణ సామర్థ్యాన్ని అందిస్తాయి.
Dual PCIe 3.0 x16 Slots
x16 మరియు x4 మోడ్లలో నడుస్తున్న డ్యూయల్-స్లాట్ లేఅవుట్ ద్వారా AMD Quad CrossFireX సాంకేతికతను ఉపయోగించి బహుళ-GPU కాన్ఫిగరేషన్లకు మద్దతు ఇస్తుంది.
Legacy PCI Expansion
మూడు ఫిజికల్ PCI స్లాట్లు వినియోగదారులు లెగసీ సౌండ్ కార్డ్లు, RAID కంట్రోలర్లు లేదా అడాప్టర్లు లేకుండా ప్రత్యేక డయాగ్నస్టిక్ గేర్లను తరలించడానికి అనుమతిస్తాయి.
Flexible PCIe x1 Slot
ఓపెన్-ఎండ్ PCIe 3.0 x1 స్లాట్ Wi-Fi అడాప్టర్లు లేదా క్యాప్చర్ కార్డ్ల వంటి చిన్న విస్తరణ హార్డ్వేర్ను కలిగి ఉంటుంది.
Enhanced Audio Isolation and ELNA Capacitors
గేమర్లు మరియు మీడియా ఔత్సాహికుల కోసం వెచ్చని, శబ్దం లేని ధ్వని పునరుత్పత్తి
ELNA Audio Capacitors
కేవలం 3uA తక్కువ లీకేజ్ కరెంట్ని ఫీచర్ చేయండి, బ్యాక్గ్రౌండ్ హిస్ని బాగా తగ్గిస్తుంది మరియు క్రిస్టల్-క్లియర్ ప్లేబ్యాక్ కోసం స్టాటిక్.
Realtek ALC892 Codec
లీనమయ్యే సరౌండ్-సౌండ్ గేమింగ్ సెటప్లు మరియు మూవీ నైట్లకు అనువైన, బలమైన 7.1-ఛానల్ హై-డెఫినిషన్ ఆడియోను అందిస్తుంది.
PCB Isolation Shielding
ఆడియో లేఅవుట్ను వేరుచేసే సమీకృత భౌతిక రేఖ, బోర్డు అంతటా డిజిటల్ జోక్యం నుండి అనలాగ్ సిగ్నల్లను రక్షిస్తుంది.
Premium Content Protection
ప్రీమియం బ్లూ-రే ఆడియో కోడెక్ల కోసం పూర్తి హార్డ్వేర్ మద్దతు అధిక-నాణ్యత మీడియా లాస్లెస్ ఫిడెలిటీతో తిరిగి ప్లే అయ్యేలా చేస్తుంది.
Flexible Front Panel Header
ఆటో-డిటెక్టింగ్ ఆడియో హెడర్ ఫ్రంట్-ప్యానెల్ జాక్లలో సిగ్నల్ స్ట్రెంగ్త్ను ఆప్టిమైజ్ చేయడానికి హెడ్ఫోన్ ఇంపెడెన్స్ను ఆటోమేటిక్గా గుర్తిస్తుంది.
Intelligent Software and UEFI Bios Control
స్ట్రీమ్లైన్డ్ సిస్టమ్ ఆప్టిమైజేషన్ కోసం ఫీచర్-రిచ్ కాన్ఫిగరేషన్ సాధనాలు
Asrock Live Update & APP Shop
బయోస్ పునర్విమర్శలు, సిస్టమ్ డ్రైవర్లు మరియు ప్రత్యేక యుటిలిటీ సూట్ల కోసం డైరెక్ట్ డౌన్లోడ్లను హోస్ట్ చేయడం ద్వారా సిస్టమ్ నిర్వహణను సులభతరం చేస్తుంది.
Full Dynamic Fan Control
ఆన్బోర్డ్ సెన్సార్ రీడౌట్ల ఆధారంగా CPU మరియు ఛాసిస్ ఫ్యాన్లను డైనమిక్గా సర్దుబాటు చేయడానికి BIOSలో అనుకూలీకరించదగిన థర్మల్ కర్వ్లను కలిగి ఉంటుంది.
Asrock OMG (Online Management Guard)
నిర్ణీత ఇంటర్నెట్ యాక్సెస్ షెడ్యూల్లు మరియు కర్ఫ్యూ పరిమితులను నేరుగా BIOS స్థాయిలో సెట్ చేయడానికి నిర్వాహకులను అనుమతిస్తుంది.
Easy Driver Installer
యాక్టివ్ OS లేకుండా UEFI ఎన్విరాన్మెంట్లోని USB డ్రైవ్కు నేరుగా LAN డ్రైవర్లను డౌన్లోడ్ చేయడానికి మరియు ఇన్స్టాల్ చేయడానికి వినియోగదారులను అనుమతిస్తుంది.
Dehumidifier Function
తడి వాతావరణంలో సంక్షేపణను నిరోధించడానికి నిర్దేశిత వ్యవధిలో ఛాసిస్ ఫ్యాన్లను స్వయంచాలకంగా స్పిన్ అప్ చేయడానికి సిస్టమ్ను కాన్ఫిగర్ చేస్తుంది.
✓ Pros
- ✓డ్యూయల్ మెమరీ లేఅవుట్ లెగసీ DDR3/DDR3L మరియు ఆధునిక DDR4 మెమరీ ప్రమాణాలకు మద్దతు ఇస్తుంది.
- ✓బలమైన 10-ఫేజ్ పవర్ డెలివరీ డిజైన్ భారీ లోడ్లలో అద్భుతమైన CPU స్థిరత్వాన్ని అందిస్తుంది.
- ✓అత్యంత మన్నికైన సూపర్ అల్లాయ్ భాగాలు తేమ మరియు స్థిరమైన నష్టాన్ని నిరోధిస్తాయి.
- ✓పాత, ప్రత్యేకమైన ఎక్స్పాన్షన్ కార్డ్ల కోసం మూడు లెగసీ PCI స్లాట్లను అమర్చారు.
- ✓ప్రీమియం ELNA ఆడియో కెపాసిటర్లు వెచ్చగా, స్పష్టమైన, తక్కువ-నాయిస్ అనలాగ్ సౌండ్ని అందిస్తాయి.
- ✓గ్రాఫిక్స్ కార్డ్ సాగ్ను నిరోధించడానికి రీన్ఫోర్స్డ్ ప్రైమరీ స్టీల్-షీల్డ్ PCIe 3.0 స్లాట్ను కలిగి ఉంది.
- ✓అల్ట్రా-ఫాస్ట్ లెగసీ స్టోరేజ్ ఆప్షన్ పాత్వేల కోసం SATA ఎక్స్ప్రెస్ పోర్ట్ను కలిగి ఉంటుంది.
- ✓ఆన్బోర్డ్ ఇంటెల్ HD గ్రాఫిక్లను ఉపయోగించి ఏకకాలంలో మూడు డిస్ప్లేల వరకు మద్దతు ఇస్తుంది.
✗ Cons
- ✗DDR3 మరియు DDR4 మెమరీ మాడ్యూల్స్ మిశ్రమ కాన్ఫిగరేషన్లో ఏకకాలంలో అమలు చేయబడవు.
- ✗స్థానిక ఆన్బోర్డ్ M.2 PCIe NVMe స్లాట్ లేదు, ఆధునిక M.2 డ్రైవ్ల కోసం అడాప్టర్ కార్డ్ అవసరం.
- ✗Intel B150 చిప్సెట్కు CPU ఓవర్క్లాకింగ్ లేదా మెమరీ వేగం 2133 MHz కంటే ఎక్కువ మద్దతు లేదు.
- ✗DDR4 మద్దతు రెండు భౌతిక DIMM స్లాట్లకు మాత్రమే పరిమితం చేయబడింది, మొత్తం DDR4 సామర్థ్యాన్ని 32GB వద్ద పరిమితం చేస్తుంది.
Use Cases
Technical Specifications
How the Asrock B150 Combo stack up against competitors
| Feature | b150Combo | b150mAM2 | gaB150Hd3 |
|---|---|---|---|
| Memory Configuration | Hybrid (2x DDR4 + 4x DDR3) | 4x DDR4 Only | 4x DDR4 Only |
| VRM Power Phases | 10 Phase Design | 6 Phase Design | 5 Phase Design |
| Form Factor | ATX | Micro-ATX | ATX |
| Legacy PCI Slots | 3 Slots | None | 2 Slots |
| M.2 PCIe Support | No (Requires Adapter) | Yes (PCIe Gen3 x4) | Yes (PCIe Gen3 x4) |
| Audio Caps | ELNA Audio Caps | Standard Caps | High-End Audio Caps |
Setup Tips
Verify RAM Voltages
మీరు లెగసీ DDR3 మాడ్యూల్లను ఉపయోగిస్తుంటే, వాటి వోల్టేజ్ స్పెసిఫికేషన్లను తనిఖీ చేయండి. తక్కువ-వోల్టేజ్ DDR3L (1.35V) CPU ఇంటిగ్రేటెడ్ మెమరీ కంట్రోలర్లో వేర్లను తగ్గించడానికి సరైనది.
Clear CMOS on First Boot
హార్డ్వేర్ రీకాన్ఫిగరేషన్ల సమయంలో DDR3 నుండి DDR4కి లేదా వైస్ వెర్సాకు మారినట్లయితే, నిల్వ చేయబడిన RAM శిక్షణ పారామితులను క్లియర్ చేయడానికి జంపర్ని ఉపయోగించి భౌతిక CMOS రీసెట్ను నిర్వహించండి.
Optimize Fan Curves
UEFI BIOS సిస్టమ్ లోపల CPU ఫ్యాన్ లక్ష్య ఉష్ణోగ్రతలను కాన్ఫిగర్ చేయండి, సిస్టమ్ నిష్క్రియంగా ఉన్నప్పుడు మరియు భారీ లోడ్ల కింద ర్యాంప్గా ఉన్నప్పుడు నిశ్శబ్దంగా నడుస్తుంది.
Update to Latest BIOS
7వ Gen CPUలు మరియు DDR4 మెమరీ మాడ్యూల్ల కోసం అత్యధిక స్థాయి అనుకూలతను నిర్ధారించడానికి తక్షణ ఫ్లాష్ సాధనాన్ని ఉపయోగించి Asrock యొక్క అధికారిక వెబ్సైట్ నుండి సరికొత్త BIOS సంస్కరణను ఇన్స్టాల్ చేయండి.
Frequently Asked Questions
Key Takeaway
Asrock B150 కాంబో అనేది లెగసీ DDR3 మరియు ఆధునిక DDR4 మెమరీకి ద్వంద్వ మద్దతును అందించడం ద్వారా సిస్టమ్ అప్గ్రేడ్లను సులభతరం చేయడానికి రూపొందించబడిన ఒక వినూత్న ATX మదర్బోర్డ్. హై-గ్రేడ్ సూపర్ అల్లాయ్ భాగాలు, బలమైన 10-ఫేజ్ పవర్ డెలివరీ డిజైన్ మరియు లెగసీ PCI స్లాట్లతో నిర్మించబడిన ఇది Intel LGA1151 ప్రాసెసర్లను ఉపయోగించే బడ్జెట్-ఫోకస్డ్ సిస్టమ్ బిల్డర్లకు అద్భుతమైన ఎంపిక. దీని బహుముఖ కనెక్టివిటీ మరియు నమ్మదగిన నిర్మాణం పాతకాలపు మరియు ఆధునిక భాగాల కోసం ఒక ప్రత్యేకమైన పరివర్తన వేదికగా చేస్తుంది.
