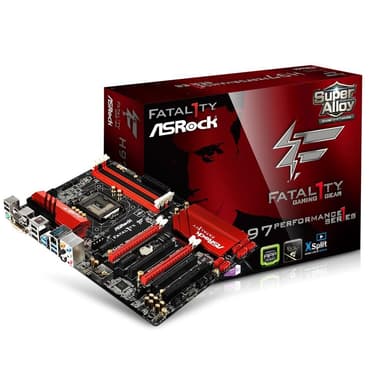

ASRock Fatal1ty H97 Performance
ఇంటెల్ యొక్క H97 చిప్సెట్పై ప్రీమియం, గేమింగ్-ఫోకస్డ్ LGA 1150 బోర్డ్ ప్యాకింగ్ ఉత్సాహి ఆడియో మరియు పవర్
Overview
How It Works
Socket the CPU and RAM
మీ LGA 1150 CPUని సాకెట్లోకి చొప్పించండి, రిటెన్షన్ ఆర్మ్ను లాక్ చేయండి మరియు కలర్-కోడెడ్ స్లాట్లలో డ్యూయల్-ఛానల్ DDR3 మెమరీ మాడ్యూల్లను ఇన్స్టాల్ చేయండి.
Connect Power and Cooling
మదర్బోర్డుకు 8-పిన్ EPS మరియు 24-పిన్ ATX పవర్ కేబుల్లను అటాచ్ చేయండి మరియు మీ CPU కూలర్ను అంకితమైన PWM హెడర్కి కనెక్ట్ చేయండి.
Configure BIOS and Storage
సిస్టమ్పై పవర్ ఆన్ చేసి, ASRock UEFI BIOSలోకి ప్రవేశించడానికి F2 నొక్కండి, ఇక్కడ మీరు SATA కాన్ఫిగరేషన్ను RAID లేదా AHCIకి సెట్ చేయవచ్చు మరియు బూట్ ఆర్డర్ను ఎంచుకోవచ్చు.
Install Drivers and Software
Windowsలోకి బూట్ అయిన తర్వాత, పనితీరు లక్షణాలను ఆవిష్కరించడానికి Intel LAN డ్రైవర్లు మరియు ASRock యొక్క F-స్ట్రీమ్ యుటిలిటీ సూట్ను ఇన్స్టాల్ చేయండి.
Tune Gaming Peripherals
మీ గేమింగ్ మౌస్ని అంకితమైన Fatal1ty మౌస్ పోర్ట్కి ప్లగ్ చేయండి మరియు అనుకూల పోలింగ్ రేట్లు మరియు మాక్రో కీలను కాన్ఫిగర్ చేయడానికి కీ మాస్టర్ సాఫ్ట్వేర్ను అమలు చేయండి.
Key Features
8 Power Phase Design
ప్రాసెసర్కు మృదువైన శక్తిని సరఫరా చేయడానికి ధృడమైన పవర్ భాగాలు మరియు డిజి పవర్ వోల్టేజ్ నియంత్రణను ఉపయోగిస్తుంది.
Purity Sound 2 Audio
Realtek ALC1150 కోడెక్, 115dB SNR DAC, నిచికాన్ ఫైన్ గోల్డ్ సిరీస్ కెపాసిటర్లు మరియు అద్భుతమైన గేమింగ్ ఆడియో కోసం TI NE5532 యాంప్లిఫైయర్ని కలిగి ఉంది.
Fatal1ty Mouse Port
సాఫ్ట్వేర్ ద్వారా తమ మౌస్ పోలింగ్ రేటును 125Hz నుండి 1000Hz వరకు అనుకూలీకరించడానికి గేమర్లను అనుమతించే అంకితమైన USB పోర్ట్.
XXL Aluminum Alloy Heatsink
అద్భుతమైన రెడ్ ఫినిషింగ్లో ఉన్న అదనపు-పెద్ద పాసివ్ కూలింగ్ బ్లాక్లు VRM మరియు చిప్సెట్ను అనూహ్యంగా కూల్గా ఉంచుతాయి.
Intel I218V Gigabit LAN
ఆన్లైన్ గేమ్ల కోసం ఆప్టిమైజ్ చేసిన ప్యాకెట్ ప్రాధాన్యతతో విశ్వసనీయమైన, తక్కువ-పింగ్ వైర్డు నెట్వర్కింగ్ పనితీరును అందిస్తుంది.
Key Master Utilities
మౌస్ ఖచ్చితత్వాన్ని మెరుగుపరచడానికి మరియు గేమ్లో కీస్ట్రోక్లను ఆటోమేట్ చేయడానికి స్నిపర్ కీ మరియు మాక్రో కీ యుటిలిటీలతో కూడిన సూట్.
High Density Glass Fabric PCB
ప్రత్యేకంగా నేసిన PCB డిజైన్ పరిసర తేమ మరియు తేమ వలన ఏర్పడే విద్యుత్ షార్ట్ల నుండి రక్షిస్తుంది.
SATA DOM Support
పారిశ్రామిక లేదా సర్వర్ సెటప్లలో తరచుగా ఉపయోగించే ప్రత్యేకమైన SSD మాడ్యూల్లకు మద్దతు ఇవ్వడానికి SATA డిస్క్ ఆన్ మాడ్యూల్ పవర్ హెడర్ను కలిగి ఉంటుంది.
ASRock Cloud Utility
బండిల్ చేయబడిన సబ్స్క్రిప్షన్ మరియు సాఫ్ట్వేర్ వినియోగదారులు తమ PCని రిమోట్గా యాక్సెస్ చేయడానికి మరియు ఫైల్లను సజావుగా షేర్ చేయడానికి అనుమతిస్తుంది.
Premium VRM & Thermal Design
8-ఫేజ్ పవర్ మరియు హెవీ అల్లాయ్ కూలింగ్
Robust 8-Phase Power Delivery
స్థిరమైన వోల్టేజ్ నియంత్రణను నిర్ధారిస్తుంది, ఇంటెన్సివ్ గేమింగ్ సెషన్లలో vdroopని తగ్గిస్తుంది.
Digi Power PWM Controller
సాంప్రదాయ అనలాగ్ కంట్రోలర్ స్కీమ్లతో పోలిస్తే మరింత సమర్థవంతమైన CPU Vcore వోల్టేజ్ని అందిస్తుంది.
Premium Alloy Chokes
కోర్ నష్టాన్ని తగ్గించడానికి మరియు ఉష్ణ ఉత్పత్తిని తగ్గించడానికి అయస్కాంత-నిరోధక పదార్థాలతో నిర్మించబడింది.
XXL Heatsinks
రెండు భారీ యానోడైజ్డ్ అల్యూమినియం హీట్సింక్లు నేరుగా MOSFETల మీద కూర్చుని, నిష్క్రియ ఉష్ణ విక్షేపణను ఆప్టిమైజ్ చేస్తాయి.
NexFET MOSFETs
ప్రత్యేకంగా ఎంపిక చేయబడిన తక్కువ RDS(ఆన్) MOSFETలు చాలా తక్కువ ఉష్ణోగ్రతలు మరియు అధిక సామర్థ్యాన్ని అందిస్తాయి.
Audiophile-Grade Purity Sound 2
స్టూడియో-గ్రేడ్ ఆన్బోర్డ్ ఆడియో అమలు
Realtek ALC1150 Codec
అధునాతన 7.1 ఛానెల్ హై-డెఫినిషన్ ఆడియో చిప్ ఆకట్టుకునే 115dB సిగ్నల్-టు-నాయిస్ నిష్పత్తిని అందిస్తోంది.
Nichicon Fine Gold Capacitors
గొప్ప, సహజమైన మరియు వెచ్చని ధ్వని టోన్లను అందించే హై-గ్రేడ్ జపనీస్ ఆడియో కెపాసిటర్లు.
TI NE5532 Amplifier
600 ఓంలు వరకు స్టూడియో హెడ్ఫోన్లను డ్రైవ్ చేయగల సమీకృత ప్రీమియం హెడ్సెట్ యాంప్లిఫైయర్.
PCB Isolation Shielding
ఇతర మదర్బోర్డ్ భాగాల నుండి ఆడియో సర్క్యూట్రీని భౌతికంగా వేరు చేయడం EMI హమ్ను నిరోధిస్తుంది.
EMI Shield Cover
బాహ్య విద్యుదయస్కాంత జోక్యాన్ని నిరోధించడానికి ఆడియో కోడెక్పై ఉంచబడిన సొగసైన మెటల్ కవర్.
Expansion and Graphic Configurations
PCIe లేఅవుట్ మరియు బహుళ-GPU సామర్థ్యాలు
PCIe 3.0 x16 Slot
ఆధునిక GPUలతో సరైన పనితీరు కోసం ఒక పూర్తి-బ్యాండ్విడ్త్ స్లాట్ నేరుగా CPUకి కనెక్ట్ చేయబడింది.
Secondary PCIe 2.0 x16 Slot
సెకండరీ ఎక్స్పాన్షన్ కార్డ్లు లేదా బహుళ-GPU కాన్ఫిగరేషన్లను అనుమతించడం ద్వారా x4 బ్యాండ్విడ్త్ వద్ద నడుస్తుంది.
AMD Quad CrossFireX
మెరుగైన రెండరింగ్ మరియు అధిక-రిజల్యూషన్ గేమ్ప్లే కోసం రెండు AMD రేడియన్ గ్రాఫిక్స్ కార్డ్లను కలపడాన్ని అనుమతిస్తుంది.
Legacy PCI Slots
పాత డెడికేటెడ్ సౌండ్ కార్డ్లు, క్యాప్చర్ కార్డ్లు లేదా కంట్రోలర్లకు మద్దతు ఇవ్వడానికి మూడు లెగసీ PCI స్లాట్లు అందించబడ్డాయి.
PCIe 2.0 x1 Slots
ఆధునిక హై-స్పీడ్ అంతర్గత Wi-Fi ఎడాప్టర్ల కోసం రెండు x1 స్లాట్లు పుష్కలంగా కనెక్టివిటీ ఎంపికలను అందిస్తాయి.
Next-Gen Networking and Peripheral Features
ఇంటెల్ వైర్డ్ LAN మరియు టైలర్డ్ గేమింగ్ పోర్ట్లు
Intel I218V Controller
అనూహ్యంగా తక్కువ CPU ఓవర్హెడ్ మరియు అధిక నిర్గమాంశకు ప్రసిద్ధి చెందిన అధిక-పనితీరు గల ఫిజికల్ లేయర్ నెట్వర్క్ చిప్.
Fatal1ty Mouse Port
F-స్ట్రీమ్ ద్వారా అనుకూలీకరించదగిన పోలింగ్ రేట్లను ప్రారంభిస్తుంది, పోటీ FPS ప్లేయర్లకు వ్యూహాత్మక అంచుని ఇస్తుంది.
Key Master Software
ఏదైనా ప్రామాణిక మౌస్ కోసం స్థూల సృష్టి, అనుకూలీకరించిన కీ మ్యాప్లు మరియు తక్షణ DPI టోగుల్లను (స్నిపర్ కీ) ప్రారంభిస్తుంది.
Gold Audio and USB Connectors
ఆడియో పోర్ట్లలో 15μ బంగారు పూతతో కూడిన పరిచయాలు మరియు Fatal1ty USB పోర్ట్ ఆక్సీకరణను నిరోధిస్తుంది మరియు సిగ్నల్ క్షీణతను తగ్గిస్తుంది.
Dehumidifier Function
అభిమానులను తిప్పడానికి మరియు తేమను క్లియర్ చేయడానికి PCని స్వయంచాలకంగా బూట్ చేసే ఒక ప్రత్యేకమైన BIOS-స్థాయి ఫీచర్.
Software Suite & Interactive UEFI BIOS
సమగ్ర ఇంటర్ఫేస్ కంట్రోల్ మరియు డయాగ్నోస్టిక్స్
Interactive UEFI Interface
సిస్టమ్ పారామితులను కాన్ఫిగర్ చేయడానికి EZ మరియు అధునాతన మోడ్లు రెండింటితో సులభంగా చదవగలిగే లేఅవుట్ను ఫీచర్ చేస్తుంది.
F-Stream Tuning Suite
విండోస్లోని ఓవర్క్లాకింగ్ ప్రొఫైల్లు, ఫ్యాన్ కర్వ్లు మరియు పెరిఫెరల్ కీలను నియంత్రించే ఆల్ ఇన్ వన్ సాఫ్ట్వేర్ ప్రోగ్రామ్.
ASRock Tech Service
వినియోగదారులు నేరుగా ఇంజనీర్లకు సాంకేతిక మద్దతు అభ్యర్థనలను పంపడానికి అనుమతించే UEFI BIOSలో నేరుగా అనుసంధానించబడిన యుటిలిటీ.
My Favorites Feature
శీఘ్ర ప్రాప్యత కోసం అనుకూల పేజీలో తరచుగా సవరించిన BIOS సెట్టింగ్లను బుక్మార్క్ చేయడానికి వినియోగదారులను అనుమతిస్తుంది.
USB Key Function
Windows అన్లాక్ చేయడానికి భౌతిక భద్రతా కీ వలె పని చేయడానికి ప్రామాణిక USB థంబ్ డ్రైవ్ను కాన్ఫిగర్ చేయడాన్ని ప్రారంభిస్తుంది.
✓ Pros
- ✓అద్భుతమైన 8-దశల VRM నిర్మాణం సిస్టమ్ భాగాలను స్థిరమైన లోడ్ల కింద స్థిరంగా అమలు చేస్తుంది.
- ✓స్వచ్ఛత సౌండ్ 2 ఆడియో హార్డ్వేర్ ప్రత్యర్థి ప్రీమియం డెడికేటెడ్ సౌండ్ కార్డ్లు.
- ✓Intel I218V గిగాబిట్ కంట్రోలర్ కనీస డ్రైవర్ బ్లోట్తో నమ్మకమైన నెట్వర్కింగ్ను అందిస్తుంది.
- ✓అద్భుతమైన ఫ్యాన్ కర్వ్ అనుకూలీకరణతో అత్యంత ఫంక్షనల్ UEFI ఇంటర్ఫేస్.
- ✓ప్రదర్శన బిల్డ్లకు అనువైన అద్భుతమైన ఎరుపు మరియు నలుపు ఔత్సాహికుల దృశ్య రూపకల్పన.
- ✓Fatal1ty మౌస్ పోర్ట్ పోటీ గేమింగ్ కోసం నిజమైన జాప్యం ప్రయోజనాలను అందిస్తుంది.
- ✓4వ మరియు 5వ తరం ఇంటెల్ LGA 1150 ప్రాసెసర్లకు మద్దతు.
- ✓Z-యేతర బోర్డు కోసం అత్యంత పోటీ ధర-నుండి-పనితీరు నిష్పత్తి.
✗ Cons
- ✗Intel H97 చిప్సెట్ Z97తో పోలిస్తే స్థానికంగా CPU మల్టిప్లైయర్ ఓవర్క్లాకింగ్ను పరిమితం చేస్తుంది.
- ✗హై-స్పీడ్ NVMe సాలిడ్-స్టేట్ డ్రైవ్ల కోసం ఆన్బోర్డ్ M.2 స్లాట్ లేదు.
- ✗రెండవ PCIe x16 స్లాట్ x4 వేగంతో ఎలక్ట్రికల్ క్యాప్ చేయబడింది.
- ✗PCIe లేన్ కేటాయింపు కారణంగా Nvidia SLI కాన్ఫిగరేషన్లకు మద్దతు ఇవ్వదు.
Use Cases
Technical Specifications
H97 Mid-Range Gaming Motherboard Comparison
| Feature | fatal1tyH97Performance | h97Gaming3 | h97ProGamer |
|---|---|---|---|
| VRM Phases | 8 Phases | 6 Phases | 8 Phases |
| Audio System | Purity Sound 2 (ALC1150 + TI NE5532) | Audio Boost 2 (ALC1150 + Dual Amps) | SupremeFX (ALC1150 + ELNA Caps) |
| M.2 Slot Support | No | Yes (M.2 PCIe Gen2 x2) | Yes (M.2 PCIe Gen2 x2) |
| LAN Chip | Intel I218V | Killer E2205 | Intel I218V |
| Legacy PCI Slots | 3 Slots | 3 Slots | 3 Slots |
| SATA Express Port | No | No | Yes (1 Port) |
| Dedicated Mouse Port Tuning | Yes (Fatal1ty Port via F-Stream) | No | No |
Setup Tips
Update the UEFI BIOS First
Haswell Refresh లేదా Broadwell CPUలతో గరిష్ట అనుకూలతను నిర్ధారించడానికి, OSని ఇన్స్టాల్ చేసే ముందు ASRock యొక్క అంతర్నిర్మిత ఇన్స్టంట్ ఫ్లాష్ యుటిలిటీని ఉపయోగించి తాజా BIOS సంస్కరణకు మదర్బోర్డ్ను ఫ్లాష్ చేయండి.
Configure the Memory Profile
BIOS లోకి వెళ్లి XMP (ఎక్స్ట్రీమ్ మెమరీ ప్రొఫైల్)ని ప్రారంభించండి. H97 వేగాన్ని 1600MHzకి పరిమితం చేసినప్పటికీ, XMP మెరుగైన సిస్టమ్ లేటెన్సీ కోసం మెమరీ సబ్-టైమింగ్లను ఆప్టిమైజ్ చేస్తుంది.
Optimize CPU Fan Profiles
మీ CPU కూలర్ కోసం కస్టమ్ ఫ్యాన్ కర్వ్ను కాన్ఫిగర్ చేయడానికి F-స్ట్రీమ్ యుటిలిటీ లేదా UEFI థర్మల్ మానిటర్ను ఉపయోగించండి, తక్కువ-శబ్దం ఆపరేషన్తో అధిక-లోడ్ హీట్ డిస్సిపేషన్ను బ్యాలెన్స్ చేస్తుంది.
Install Intel I218V Drivers Directly
విండోస్ డిఫాల్ట్ నెట్వర్క్ డ్రైవర్లను నివారించండి. అధునాతన ప్యాకెట్ ఫిల్టరింగ్ మరియు సరైన ప్యాకెట్ పరిమాణాలను ప్రభావితం చేయడానికి అధికారిక ఇంటెల్ నెట్వర్క్ డ్రైవర్ ప్యాకేజీని ఇన్స్టాల్ చేయండి.
Use the Red SATA Ports First
గరిష్ట పనితీరు మరియు బూట్ విశ్వసనీయత కోసం, Intel H97 చిప్సెట్ ద్వారా స్థానికంగా నియంత్రించబడే SATA3_0 లేదా SATA3_1 పోర్ట్లకు మీ ప్రాథమిక సిస్టమ్ బూట్ డ్రైవ్ను ప్లగ్ చేయండి.
Frequently Asked Questions
Key Takeaway
ASRock Fatal1ty H97 పనితీరు అనేది Z-సిరీస్ ప్రత్యామ్నాయాల యొక్క ప్రీమియం ధర లేకుండా LGA 1150 ఇంటెల్ ప్రాసెసర్ల పనితీరును గరిష్టీకరించడానికి రూపొందించబడిన ఒక బలమైన మరియు స్టైలిష్ ATX మదర్బోర్డ్. ప్యాకింగ్ ప్రీమియం 8-ఫేజ్ పవర్ డెలివరీ, అద్భుతమైన ప్యూరిటీ సౌండ్ 2 ఆడియో మరియు అధిక-పనితీరు గల ఇంటెల్ గిగాబిట్ నెట్వర్కింగ్, ఇది మిడ్-రేంజ్ గేమింగ్ బిల్డ్లకు అత్యుత్తమ పునాదిని అందిస్తుంది. దీనికి స్థానిక M.2 నిల్వ మరియు డ్యూయల్-GPU SLI కాన్ఫిగరేషన్లు లేనప్పటికీ, దాని విశ్వసనీయత, తక్కువ-పింగ్ నెట్వర్కింగ్ మరియు అద్భుతమైన సౌండ్ హార్డ్వేర్ దీనిని అద్భుతమైన రెట్రో లేదా బడ్జెట్-చేతన ఎంపికగా చేస్తాయి.
