Passt das MSI MEG X670E ACE in ein Standard-ATX-Computergehäuse?

Nein, es handelt sich um ein Extended-ATX (E-ATX)-Motherboard. Es ist 277 mm breit im Vergleich zu den standardmäßigen 244 mm von ATX. Sie müssen sicherstellen, dass Ihr Computergehäuse ausdrücklich die Kompatibilität mit E-ATX-Motherboards auflistet und Platz für die Kabelführungsanschlüsse bietet.

Muss ich beide 8-poligen CPU-Stromanschlüsse anschließen, damit das Board funktioniert?

Während das System mit nur einem angeschlossenen 8-poligen Stromkabel booten und Standardaufgaben ausführen kann, wird dringend empfohlen, beide CPU-Stromanschlüsse zu bestücken. Dies gewährleistet die Sicherheit, verhindert eine Erwärmung des Kabels und garantiert eine stabile Stromversorgung bei starker Belastung oder Übertaktung.

Wie konfiguriere ich den USB-C-Anschluss an der Vorderseite für die Ausgabe von 60 W Power Delivery?

Um das vollständige 60-W-Power-Delivery-Schnellladen (PD) über den Typ-C-Header auf der Vorderseite zu ermöglichen, müssen Sie den dedizierten 6-poligen PCIe-Stromanschluss anschließen, der sich in der Nähe der Unterkante des Motherboards befindet. Ohne dieses zusätzliche Kabel ist die Stromversorgung auf standardmäßig niedrige Wattzahlen beschränkt.

Wozu dient die mitgelieferte M.2 XPANDER-AERO Gen 5-Karte?

Die M.2 XPANDER-AERO Gen 5-Karte ist eine zusätzliche Erweiterungskarte, die in einen freien PCIe-Steckplatz eingesteckt wird. Es fügt Ihrem Setup zwei zusätzliche PCIe 5.0 M.2-Steckplätze hinzu. Es verfügt über einen integrierten aktiven Lüfter und ein schweres Kühlgehäuse, um eine Drosselung bei Hochgeschwindigkeits-Solid-State-Laufwerken zu verhindern.

Kann ich AMD EXPO-Profile für Hochgeschwindigkeits-DDR5 auf diesem Motherboard verwenden?

Ja, der MEG X670E ACE unterstützt vollständig AMD EXPO (Extended Profiles for Overclocking) und Intel XMP-Profile. Sie können sie mit einem einzigen Klick im BIOS aktivieren. Stellen Sie bei Geschwindigkeiten über 6000 MHz sicher, dass Sie die neueste BIOS-Version verwenden, um von den Stabilitätsaktualisierungen des Speichercontrollers zu profitieren.

Ist das hintere 10-Gbit/s-Ethernet abwärtskompatibel mit langsameren Netzwerken?

Ja, der integrierte Marvell 10-Gbit/s-Ethernet-Port ist vollständig abwärtskompatibel. Es wird automatisch die höchstmögliche Geschwindigkeit ausgehandelt, die von Ihrer lokalen Netzwerkausrüstung unterstützt wird (einschließlich 5 Gbit/s, 2,5 Gbit/s, 1 Gbit/s oder 100 Mbit/s).

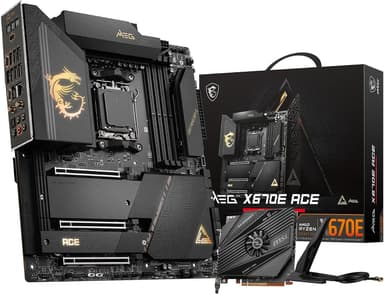

MSI MEG X670E ACE

E-ATX-Meisterschaft für Enthusiasten mit kompromissloser 22-Phasen-Leistung, 10G Super LAN und PCIe 5.0-Dominanz

Overview

Das MSI MEG Basierend auf dem Flaggschiff-Chipsatz AMD Es ist in einer charakteristischen Schwarz-Gold-Ästhetik gehalten und bietet PCIe Gen 5-Unterstützung sowohl in seinen primären Grafiksteckplätzen als auch in seinen Speicherkanälen sowie ein ultraschnelles 10-Gbit/s-Ethernet-Netzwerk. Das Motherboard wurde sorgfältig entwickelt, um das maximale Potenzial der Prozessoren der Serien AMD Ryzen 7000, 8000 und 9000 auszuschöpfen, was es zu einem entscheidenden Eckpfeiler für Produktivität der Workstation-Klasse und Hardcore-Gaming-Rigs macht.

How It Works

Das MSI MEG X670E ACE fungiert als ultimatives neurologisches System für Ihre Hochleistungshardware und leitet Signale und Strom über hochentwickelte physikalische Schichten.

Phase-Shifted Power Conversion

Wandelt Hochspannungsstrom vom Netzteil über zwei 8-polige EPS-Anschlüsse in saubere, präzise Spannung für den AM5-Prozessor um, indem ein massives 22+2+1 Duet Rail Power System verwendet wird, das mit 90A Smart Power Stages (SPS) arbeitet.

PCIe Gen 5 Signal Conditioning

Verwendet eine 8-lagige Leiterplatte in Serverqualität mit 2 Unzen verdicktem Kupfer, um die ultraschnelle PCIe 5.0-Signalintegrität aufrechtzuerhalten und Übersprechen und elektromagnetische Störungen auf Hochgeschwindigkeitsspuren zu reduzieren.

Dynamic Heat Dissipation

Leitet die Wärme von VRMs und M.2-SSDs mithilfe eines Stacked Fin Array Heatsink ab, der über ein Direct-Touch-Heatpipe verbunden ist, um die Wärmelast effizient auf passive Kühlplatten zu übertragen.

Optimized Memory Routing

Implementiert die isolierte Memory Boost-Topologie von MSI und schützt DDR5-Speicher-Trace-Signale vor Motherboard-Rauschen, um eine stabile Übertaktung über 8000+ MHz über AMD EXPO-Profile zu ermöglichen.

Key Features

22+2+1 Phase Direct VRM

Ausgestattet mit einem brutalen Power-Design mit 90A Smart Power Stages, um stark übertaktete Ryzen-Prozessoren mit sauberem, stabilem Strom zu versorgen.

Full PCIe 5.0 Support

Mehrere PCIe 5.0 x16-Steckplätze und integrierte PCIe 5.0 M.2-Steckplätze bieten bis zu 128 GB/s unidirektionale Bandbreite für moderne GPUs und Speicher.

Marvell 10Gbps Super LAN

Bietet Netzwerkgeschwindigkeiten der Enterprise-Klasse von bis zu 10.000 Mbit/s für blitzschnelle Dateiübertragungen, NAS-Backups und verzögerungsfreies Gaming.

Dedicated Wi-Fi 6E & Bluetooth 5.3

Arbeitet im exklusiven, überlastungsarmen 6-GHz-Band, um eine extrem stabile drahtlose Hochgeschwindigkeitsverbindung zu gewährleisten.

M.2 XPANDER-AERO Gen 5 Card

Eine im Lieferumfang enthaltene PCIe-Zusatzkarte, die zwei zusätzliche leistungsstarke PCIe 5.0 M.2-Steckplätze unter einer aktiven Lüfterabdeckung hinzufügt.

Front Panel USB 3.2 Gen 2x2 with 60W PD

Verfügt über einen Typ-C-Anschluss an der Vorderseite, der USB Power Delivery bis zu 60 W unterstützt, sodass Sie Geräte direkt von Ihrem PC-Gehäuse aus schnell aufladen können.

Stacked Fin Array Cooling

Doppelte Kühlkörper, die über eine Heatpipe mit 7W/mK Wärmeleitpads verbunden sind, sorgen für eine enorme Wärmeabsorption für die Leistungsphasenkomponenten.

ESS ES9280AQ DAC & ALC4082 Audio

Erstklassige integrierte Audioverarbeitung mit integriertem DAC, der audiophile Kopfhörersignale mit bis zu 600 Ohm überträgt.

Extreme Power Delivery and VRM Design

Unübertroffene Übertaktungsstabilität mit 22+2+1 Duet Rail Architektur

90A Smart Power Stages

Bewältigt große elektrische Ströme sicher und verteilt die thermische Belastung gleichmäßig auf die einzelnen Leistungsstufen.

Dual 8-Pin CPU Power Connectors

Gewährleistet einen ausreichenden Leistungsaufwand für schwere Multithread-Arbeitslasten, ohne dass die Anschlüsse schmelzen.

Digital PWM Controller

Bietet eine mikrosekundengenaue digitale Spannungsregelung in Echtzeit, um CPU-Instabilität zu verhindern.

Titanium Choke III Core

Fortschrittliche hocheffiziente Drosseln, die Leistungsverluste minimieren und hochfrequentes Spulenjammern reduzieren.

Next-Gen Storage and Expansion

Atemberaubende Geschwindigkeiten mit nativer PCIe-Gen-5-Integration

PCIe 5.0 M.2 Support

Onboard-Steckplatz, der direkt von den CPU-Lanes läuft und Geschwindigkeiten von mehr als 14.000 MB/s auf SSDs der nächsten Generation der 5. Generation ermöglicht.

Double-Sided M.2 Shield Frozr

Die M.2-SSDs sind mit hochbelastbaren Aluminium-Thermoplatten versehen, die eine thermische Drosselung auf beiden Seiten der Laufwerksplatine verhindern.

Multi-GPU Optimization

Unterstützt PCIe 5.0 x8/x8-Konfigurationen, sodass zwei Hochleistungsgrafikkarten oder Rechenbeschleuniger mit maximalem Durchsatz laufen können.

Screwless M.2 Installation

Der magnetische und werkzeuglose Verriegelungsmechanismus vereinfacht das Hinzufügen oder Austauschen von leistungsstarkem Solid-State-Speicher.

Elite Thermal Management

Aktive und passive Kühllösungen arbeiten im Einklang

Stacked Fin Array Heatsink

Vergrößert die Wärmeableitungsfläche im Vergleich zu herkömmlichen blockförmigen Aluminiumkühlkörpern erheblich.

Direct Contact Heatpipe

Eine Kreuzmetall-Heatpipe verbindet die beiden Haupt-VRM-Kühlkörper direkt und gleicht Spitzentemperaturen aus und senkt sie.

Chestplate Backplate

Eine solide Trägerplatte aus Metall verhindert ein Verziehen des Motherboards und leitet die Wärme von der Rückseite der Stromkreise ab.

Smart Fan Headers

Acht integrierte Hybrid-Lüfteranschlüsse erkennen automatisch, ob ein angeschlossener Lüfter DC oder PWM ist, um eine optimale Kurvenkalibrierung zu gewährleisten.

Network and External Connectivity

10-Gbit/s-LAN und moderne Konnektivität für Hochgeschwindigkeits-Workflows

Marvell AQC113CS 10GbE

Bietet bis zu 10-mal schnellere Netzwerkbandbreite als Standard-Gigabit-Ethernet, perfekt für lokalisierte NAS-Dateiübertragungen.

Dual USB-C 20Gbps Ports

Die I/O auf der Rückseite verfügt über Typ-C-Anschlüsse mit hoher Bandbreite, die den Betrieb professioneller Capture-Karten und externer RAID-Gehäuse ermöglichen.

Wi-Fi 6E Wireless

Greift auf das unverfälschte 6-GHz-Spektrum zu und ermöglicht drahtlose Übertragungsgeschwindigkeiten, die mit Standard-Kupfer-Ethernet-Verbindungen mithalten können.

AMD Bluetooth 5.3

Bietet geringere Latenz, verbesserte Reichweite und Zuverlässigkeit der Verbindung mehrerer Geräte für drahtlose Peripheriegeräte.

Audiophile Grade Hardware

Audio Boost 5 HD Powered by Realtek und ESS Sabre DAC

Realtek ALC4082 Codec

Verarbeitet Audio bis zu hochauflösenden 32-Bit/384-kHz-Formaten über dedizierte interne Spuren.

ESS ES9280AQ DAC

Ein leistungsstarker Digital-Analog-Wandler, der Verzerrungen eliminiert und einen überragenden Dynamikbereich bietet.

Dedicated Audio Capacitors

Goldkondensatoren in Audioqualität garantieren eine natürliche, warme Klangdarstellung sowohl für analoge Lautsprecher als auch für Kopfhörer.

De-pop Relay Protection

Verhindert lästiges Knacken und Klicken in angeschlossenen Kopfhörern beim Ein-/Ausstecken von Geräten oder beim Einschalten des Systems.

✓ Pros

✓Overkill 22+2+1 Leistungsphasen mit 90A SPS bewältigen jede AM5-CPU problemlos
✓Ultraschnelles Marvell 10-Gbit/s-Ethernet am hinteren I/O eignet sich hervorragend für Entwickler und NAS-Benutzer
✓Umfassende PCIe Gen 5-Unterstützung über mehrere x16-Steckplätze und M.2 NVMe-Steckplätze
✓Die im Lieferumfang enthaltene M.2 XPANDER-AERO Gen 5-Karte erweitert die Speicheroptionen erheblich
✓Erstklassige Ästhetik mit robuster Rückplatte und klarem Schwarz-Gold-Finish
✓USB Typ-C an der Vorderseite unterstützt 60 W USB Power Delivery für schnelles Aufladen
✓Hervorragende Diagnosetools, einschließlich einer Debug-Code-LED und physischen Power-/Reset-Tasten
✓Der High-End-DAC ESS ES9280AQ bietet Audioleistung der Desktop-Klasse

✗ Cons

✗Der E-ATX-Formfaktor macht es zu breit für Standard-Mid-Tower-Gehäuseoptionen
✗Error 500 (Server Error)!!1500.That’s an error.There was an error. Please try again later.That’s all we know.
✗Keine nativen USB4-Anschlüsse auf der Rückseite ohne Verwendung von Zusatzkarten

Use Cases

Extreme Übertaktungsanlagen, die mit flüssigem Stickstoff oder maßgeschneiderten Wasserkreisläufen rekordverdächtige Benchmarks anstrebenProfessionelle Workstations zur Inhaltserstellung, die kontinuierliche Hochgeschwindigkeitsübertragungen zu lokalisierten 10G-NAS-Systemen erfordernHigh-End-Workstations für maschinelles Lernen mit mehreren GPUs, die eine Verzweigung auf PCIe Gen 5-Lanes erfordernGaming-Systeme für Enthusiasten, eingebaut in massive Premium-E-ATX-PrunkstückeKompromisslose Speicherserver, die bis zu sechs gleichzeitig laufende Hochgeschwindigkeits-M.2-NVMe-SSDs erfordern

Technical Specifications

Socket

AMD Socket AM5

Chipset

AMD X670E (Extreme)

Form Factor

E-ATX (304.8mm x 277mm)

Power Phases

22 + 2 + 1 Duet Rail Power System

Smart Power Stages

90A SPS

Memory Support

4x DDR5, Dual Channel, up to DDR5-8000+ (OC)

Expansion Slots

3x PCIe 5.0 x16 slots (runs x16/x0/x4 or x8/x8/x4)

Onboard M.2 Slots

4x M.2 (1x PCIe 5.0 x4, 3x PCIe 4.0 x4)

Extra M.2 Slots

2x PCIe 5.0 x4 (via included XPANDER-AERO Card)

Ethernet Controller

1x Marvell AQC113CS 10Gbps LAN

Wireless Connectivity

AMD Wi-Fi 6E, Bluetooth 5.3

Audio Codec

Realtek ALC4082 + ESS ES9280AQ Combo DAC

Rear USB Ports

1x USB 3.2 Gen 2x2 Type-C, 3x USB 3.2 Gen 2 Type-C, 8x USB 3.2 Gen 2 Type-A

Multi-GPU

AMD Multi-GPU Technology Supported

Battle of the High-End X670E Mainboards

Feature	megX670eAce	rogCrosshairX670eHero	x670eAorusMaster
Power Phase Setup	22+2+1 Phase (90A)	18+2 Phase (110A)	16+2+2 Phase (105A)
Wired LAN Controller	Marvell 10Gbps Ethernet	Intel 2.5Gbps Ethernet	Intel 2.5Gbps Ethernet
Onboard M.2 Capacity	4 Onboard Slots (+2 via XPANDER)	4 Onboard Slots (+1 via Card)	4 Onboard Slots
Form Factor Size	E-ATX	ATX	E-ATX
Front USB Charging PD	Yes (Up to 60W)	Yes (Up to 60W Quick Charge 4+)	No (Standard Charging)
Audio Configuration	ALC4082 + ESS Sabre DAC	ALC4082 + ESS ES9218 Quad-DAC	Realtek ALC1220-VB Codec

Setup Tips

Perform a Flash BIOS Update

Bevor Sie Komponenten montieren, verwenden Sie die Flash-BIOS-Taste auf der Rückseite mit einem FAT32-USB-Laufwerk, um die Motherboard-Firmware zu aktualisieren. Dies garantiert vom ersten Tag an Kompatibilität mit neueren Prozessoren der AMD Ryzen 8000/9000-Serie.

Populate the PCIe 6-Pin Power Header

Wenn Ihr Gehäuse über einen Typ-C-Anschluss an der Vorderseite verfügt und Sie Geräte schnell aufladen möchten, schließen Sie ein spezielles 6-poliges PCIe-Stromkabel von Ihrem Netzteil an den integrierten Anschluss an, um eine Stromversorgung von bis zu 60 W zu ermöglichen.

Carefully Align in your E-ATX Chassis

Aufgrund der extremen Breite (277 mm) und der hochwertigen Schutzrückplatte sollten Sie das Motherboard langsam installieren. Achten Sie auf die Ausrichtung mit den integrierten Kabeltüllen des Gehäuses und stellen Sie sicher, dass vorinstallierte Abstandshalter die Rückplatte nicht kurzschließen.

Utilize the Primary M.2 Slot First

Installieren Sie Ihr Betriebssystemlaufwerk immer im oberen M.2-Steckplatz (M2_1). Dieser Steckplatz leitet direkt an die dedizierten PCIe 5.0-Lanes der CPU weiter und umgeht dabei den Chipsatz vollständig, um die Systemspeicherlatenz zu minimieren.

Frequently Asked Questions

Key Takeaway

Das MSI MEG X670E ACE ist ein außergewöhnliches Extended-ATX-Motherboard, das die Leistungsobergrenze der AMD AM5-Plattform maximiert. Ausgestattet mit einem überragenden 22-Phasen-VRM-System und erstklassigen Konnektivitätsoptionen wie 10-Gbit/s-Ethernet ist es ideal für Workstations und Enthusiasten geeignet. Sein erstklassiges Design verfügt über mehrere PCIe 5.0-Steckplätze und fortschrittliche thermische Lösungen und sorgt so für Hochgeschwindigkeitsstabilität unter extremen Arbeitslasten und einen reibungslosen Betrieb ohne Kompromisse.
